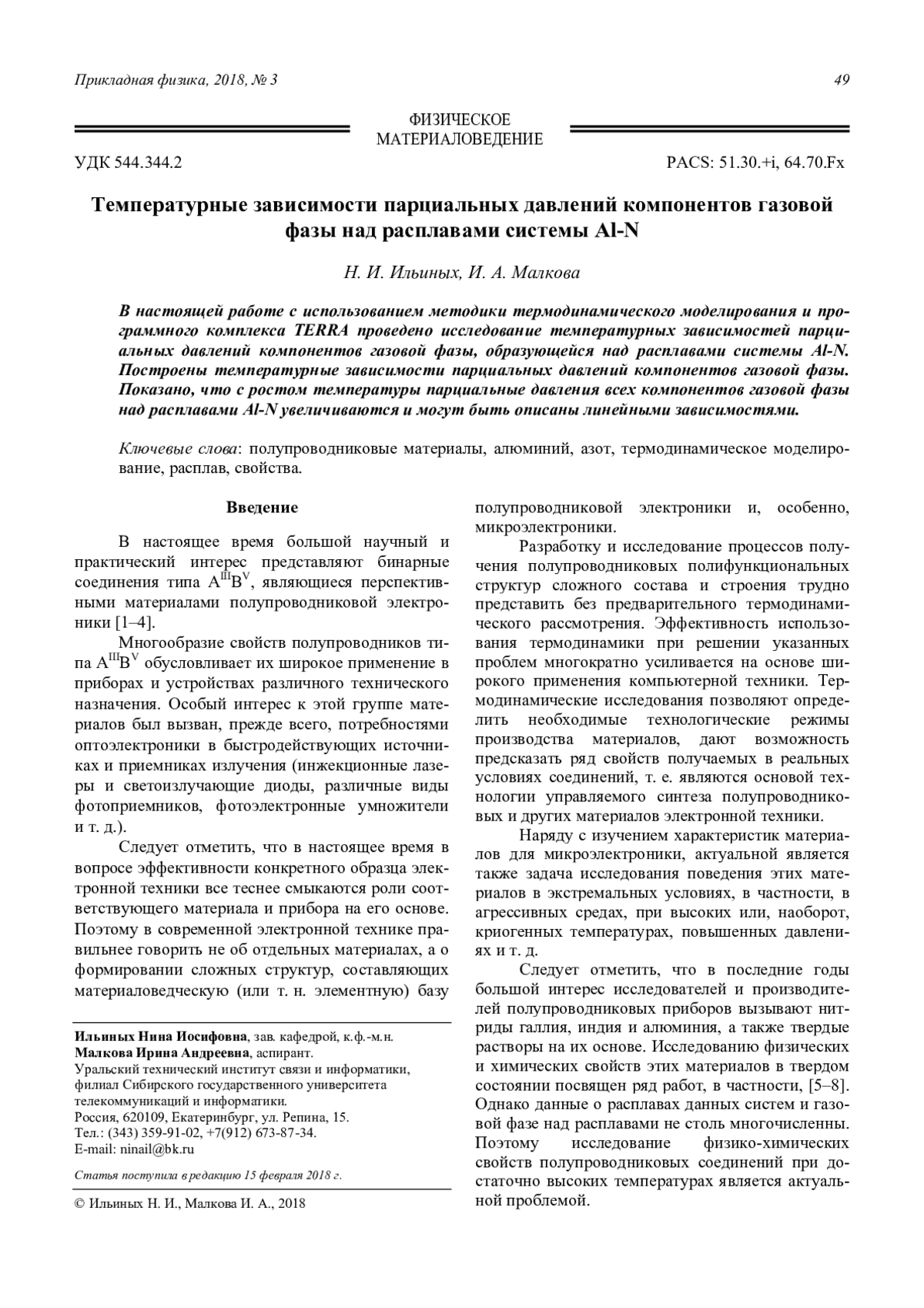

В настоящей работе с использованием методики термодинамического моделирования и программного комплекса TERRA проведено исследование температурных зависимостей парциальных давлений компонентов газовой фазы, образующейся над расплавами системы Al-N. Построены температурные зависимости парциальных давлений компонентов газовой фазы. Показано, что с ростом температуры парциальные давления всех компонентов газовой фазы над расплавами Al-N увеличиваются и могут быть описаны линейными зависимостями.

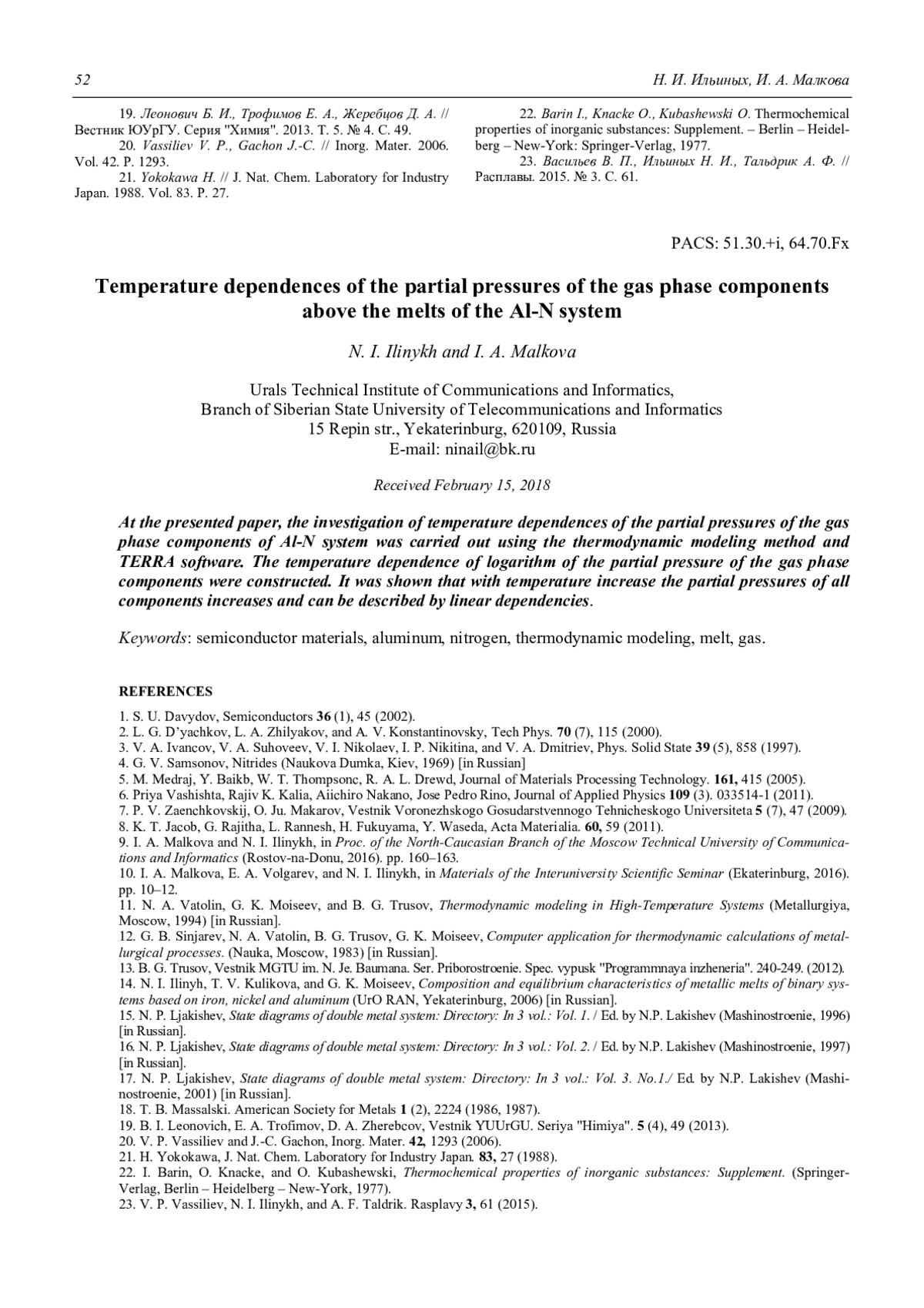

At the presented paper, the investigation of temperature dependences of the partial pressures of the gas phase components of Al-N system was carried out using the thermodynamic modeling method and TERRA software. The temperature dependence of logarithm of the partial pressure of the gas phase components were constructed. It was shown that with temperature increase the partial pressures of all components increases and can be described by linear dependencies.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 35193309
В представленной работе с использованием методики термодинамического моделирования и программного комплекса TERRA проведено исследование температурных зависимостей парциальных давлений компонентов газовой фазы, образующейся над расплавами системы Al-N.

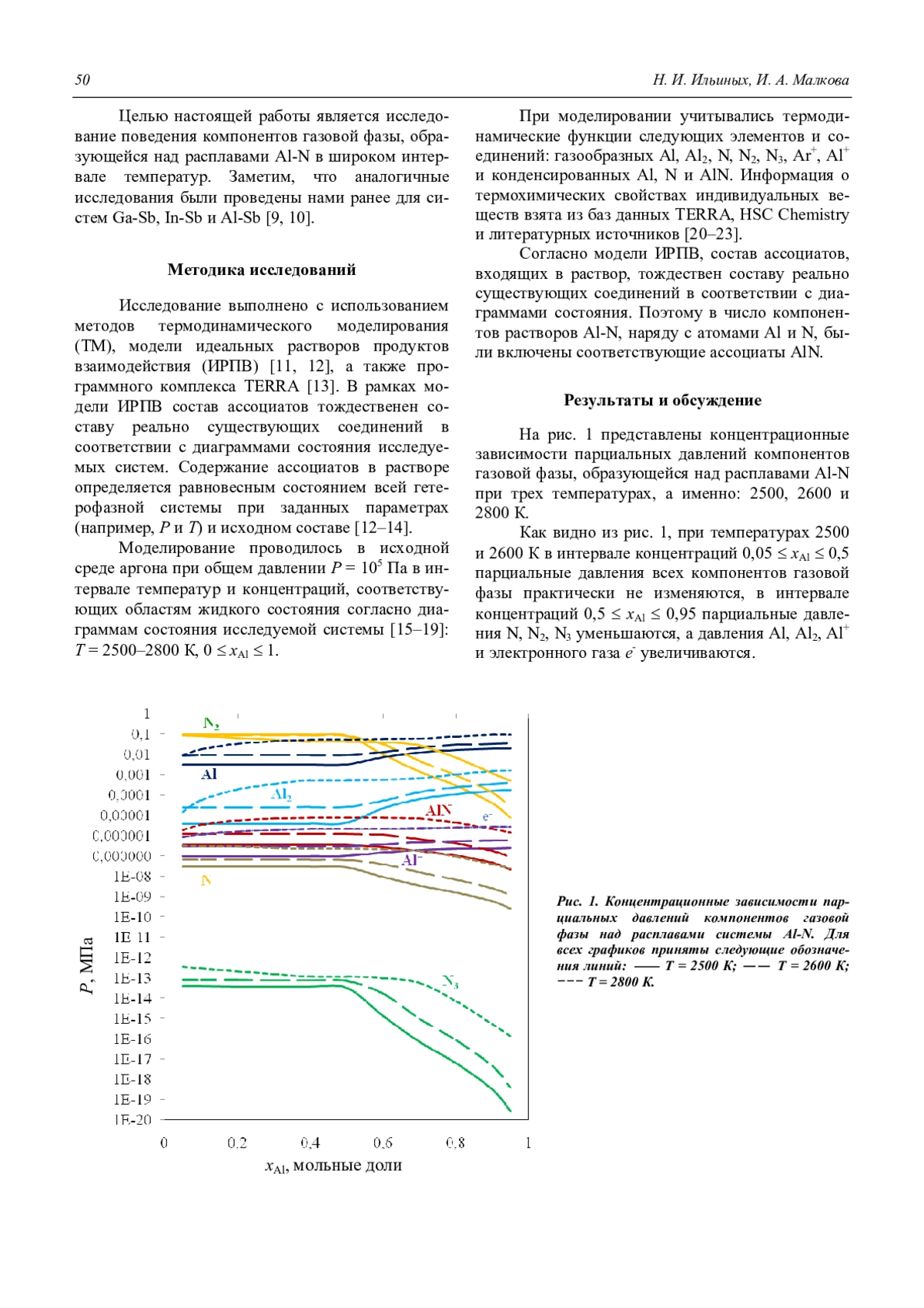

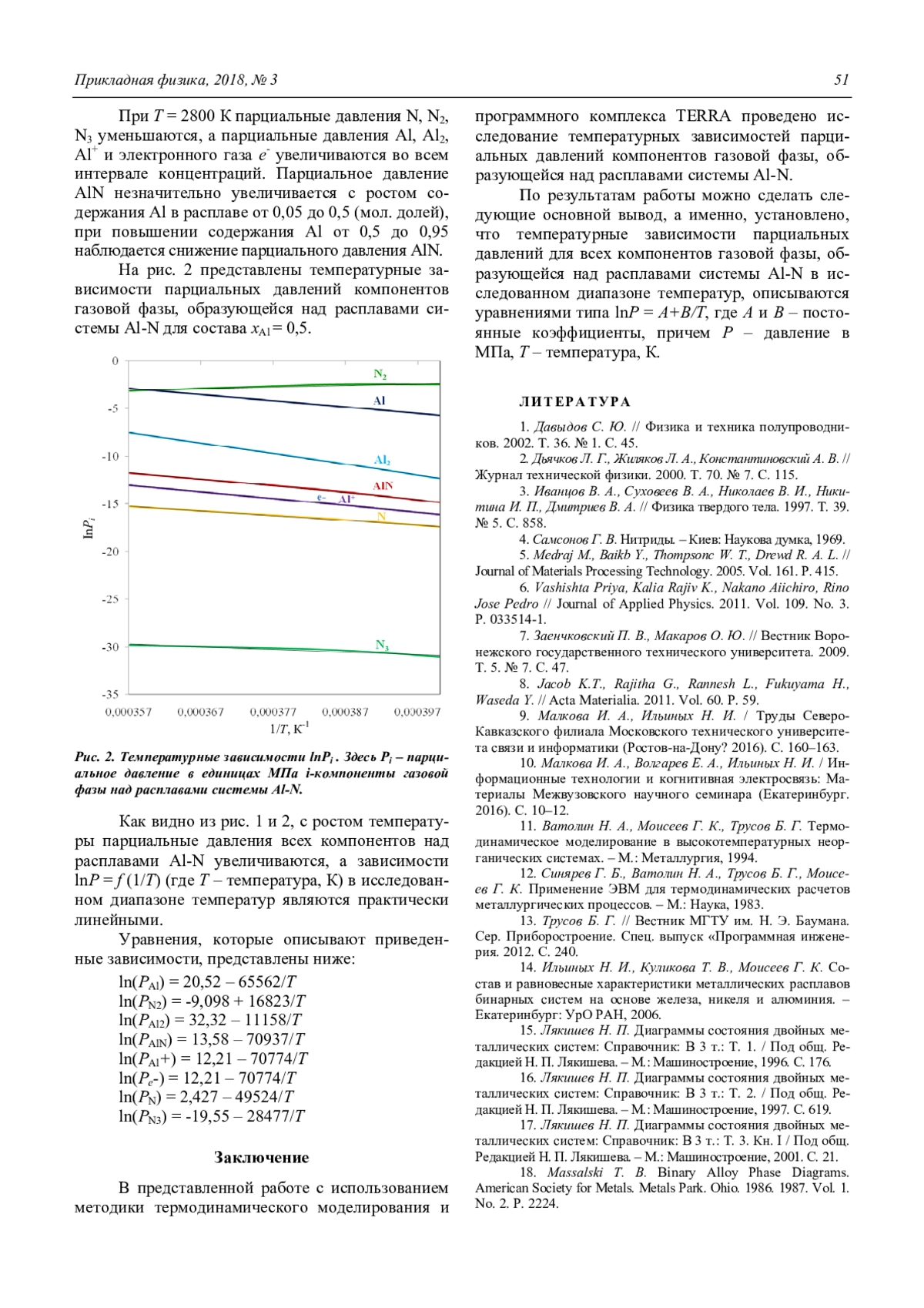

По результатам работы можно сделать следующие основной вывод, а именно, установлено, что температурные зависимости парциальных давлений для всех компонентов газовой фазы, образующейся над расплавами системы Al-N в исследованном диапазоне температур, описываются уравнениями типа lnP = A+B/T, где А и В – постоянные коэффициенты, причем P – давление в МПа, Т – температура, К.
Список литературы
1. Давыдов С. Ю. // Физика и техника полупроводников. 2002. Т. 36. № 1. С. 45.
2. Дьячков Л. Г., Жиляков Л. А., Константиновский А. В. // Журнал технической физики. 2000. Т. 70. № 7. С. 115.
3. Иванцов В. А., Суховеев В. А., Николаев В. И., Никитина И. П., Дмитриев В. А. // Физика твердого тела. 1997. Т. 39. № 5. С. 858.
4. Самсонов Г. В. Нитриды. – Киев: Наукова думка, 1969.
5. Medraj M., Baikb Y., Thompsonc W. T., Drewd R. A. L. // Journal of Materials Processing Technology. 2005. Vol. 161. P. 415.
6. Vashishta Priya, Kalia Rajiv K., Nakano Aiichiro, Rino Jose Pedro // Journal of Applied Physics. 2011. Vol. 109. No. 3. P. 033514-1.
7. Заенчковский П. В., Макаров О. Ю. // Вестник Воронежского государственного технического университета. 2009. Т. 5. № 7. С. 47.
8. Jacob K.T., Rajitha G., Rannesh L., Fukuyama H., Waseda Y. // Acta Materialia. 2011. Vol. 60. P. 59.
9. Малкова И. А., Ильиных Н. И. / Труды Северо-Кавказского филиала Московского технического университета связи и информатики (Ростов-на-Дону? 2016). С. 160–163.
10. Малкова И. А., Волгарев Е. А., Ильиных Н. И. / Информационные технологии и когнитивная электросвязь: Материалы Межвузовского научного семинара (Екатеринбург. 2016). С. 10–12.
11. Ватолин Н. А., Моисеев Г. К., Трусов Б. Г. Термодинамическое моделирование в высокотемпературных неорганических системах. – М.: Металлургия, 1994.
12. Синярев Г. Б., Ватолин Н. А., Трусов Б. Г., Моисеев Г. К. Применение ЭВМ для термодинамических расчетов металлургических процессов. – М.: Наука, 1983.
13. Трусов Б. Г. // Вестник МГТУ им. Н. Э. Баумана. Сер. Приборостроение. Спец. выпуск «Программная инженерия. 2012. С. 240.
14. Ильиных Н. И., Куликова Т. В., Моисеев Г. К. Состав и равновесные характеристики металлических расплавов бинарных систем на основе железа, никеля и алюминия. – Екатеринбург: УрО РАН, 2006.
15. Лякишев Н. П. Диаграммы состояния двойных металлических систем: Справочник: В 3 т.: Т. 1. / Под общ. Редакцией Н. П. Лякишева. – М.: Машиностроение, 1996. С. 176.
16. Лякишев Н. П. Диаграммы состояния двойных металлических систем: Справочник: В 3 т.: Т. 2. / Под общ. Редакцией Н. П. Лякишева. – М.: Машиностроение, 1997. С. 619.
17. Лякишев Н. П. Диаграммы состояния двойных металлических систем: Справочник: В 3 т.: Т. 3. Кн. I / Под общ. Редакцией Н. П. Лякишева. – М.: Машиностроение, 2001. С. 21.
18. Massalski T. B. Binary Alloy Phase Diagrams. American Society for Metals. Metals Park. Ohio. 1986. 1987. Vol. 1. No. 2. P. 2224.
19. Леонович Б. И., Трофимов Е. А., Жеребцов Д. А. // Вестник ЮУрГУ. Серия “Химия”. 2013. Т. 5. № 4. С. 49.
20. Vassiliev V. P., Gachon J.-C. // Inorg. Mater. 2006. Vol. 42. P. 1293.
21. Yokokawa H. // J. Nat. Chem. Laboratory for Industry Japan. 1988. Vol. 83. P. 27.
22. Barin I., Knacke O., Kubashewski O. Thermochemical properties of inorganic substances: Supplement. – Berlin – Heidelberg – New-York: Springer-Verlag, 1977.
23. Васильев В. П., Ильиных Н. И., Тальдрик А. Ф. // Расплавы. 2015. № 3. С. 61.
1. S. U. Davydov, Semiconductors 36 (1), 45 (2002).
2. L. G. D’yachkov, L. A. Zhilyakov, and A. V. Konstantinovsky, Tech Phys. 70 (7), 115 (2000).
3. V. А. Ivancov, V. А. Suhoveev, V. I. Nikolaev, I. P. Nikitina, and V. A. Dmitriev, Phys. Solid State 39 (5), 858 (1997).
4. G. V. Samsonov, Nitrides (Naukova Dumka, Kiev, 1969) [in Russian]
5. M. Medraj, Y. Baikb, W. T. Thompsonc, R. A. L. Drewd, Journal of Materials Processing Technology. 161, 415 (2005).
6. Priya Vashishta, Rajiv K. Kalia, Aiichiro Nakano, Jose Pedro Rino, Journal of Applied Physics 109 (3). 033514-1 (2011).
7. P. V. Zaenchkovskij, O. Ju. Makarov, Vestnik Voronezhskogo Gosudarstvennogo Tehnicheskogo Universiteta 5 (7), 47 (2009).
8. K. T. Jacob, G. Rajitha, L. Rannesh, H. Fukuyama, Y. Waseda, Acta Materialia. 60, 59 (2011).
9. I. А. Malkova and N. I. Ilinykh, in Proc. of the North-Caucasian Branch of the Moscow Technical University of Communications and Informatics (Rostov-na-Donu, 2016). pp. 160–163.
10. I. А. Malkova, E. A. Volgarev, and N. I. Ilinykh, in Materials of the Interuniversity Scientific Seminar (Ekaterinburg, 2016). pp. 10–12.
11. N. A. Vatolin, G. K. Moiseev, and B. G. Trusov, Thermodynamic modeling in High-Temperature Systems (Metallurgiya, Moscow, 1994) [in Russian].
12. G. B. Sinjarev, N. A. Vatolin, B. G. Trusov, G. K. Moiseev, Computer application for thermodynamic calculations of metallurgical processes. (Nauka, Moscow, 1983) [in Russian].
13. B. G. Trusov, Vestnik MGTU im. N. Je. Baumana. Ser. Priborostroenie. Spec. vypusk “Programmnaya inzheneria”. 240-249. (2012).
14. N. I. Ilinyh, T. V. Kulikova, and G. K. Moiseev, Composition and equilibrium characteristics of metallic melts of binary systems based on iron, nickel and aluminum (UrO RAN, Yekaterinburg, 2006) [in Russian].
15. N. P. Ljakishev, State diagrams of double metal system: Directory: In 3 vol.: Vol. 1. / Ed. by N.P. Lakishev (Mashinostroenie, 1996) [in Russian].
16. N. P. Ljakishev, State diagrams of double metal system: Directory: In 3 vol.: Vol. 2. / Ed. by N.P. Lakishev (Mashinostroenie, 1997) [in Russian].
17. N. P. Ljakishev, State diagrams of double metal system: Directory: In 3 vol.: Vol. 3. No.1./ Ed. by N.P. Lakishev (Mashinostroenie, 2001) [in Russian].
18. T. B. Massalski. American Society for Metals 1 (2), 2224 (1986, 1987).
19. B. I. Leonovich, E. A. Trofimov, D. A. Zherebcov, Vestnik YUUrGU. Seriya “Himiya”. 5 (4), 49 (2013).
20. V. P. Vassiliev and J.-C. Gachon, Inorg. Mater. 42, 1293 (2006).
21. H. Yokokawa, J. Nat. Chem. Laboratory for Industry Japan. 83, 27 (1988).
22. I. Barin, O. Knacke, and O. Kubashewski, Thermochemical properties of inorganic substances: Supplement. (Springer-Verlag, Berlin – Heidelberg – New-York, 1977).
23. V. P. Vassiliev, N. I. Ilinykh, and A. F. Taldrik. Rasplavy 3, 61 (2015).
Выпуск
С О Д Е Р Ж А Н И Е
ФИЗИКА ПЛАЗМЫ И ПЛАЗМЕННЫЕ МЕТОДЫ
Комбинация емкостного высокочастотного разряда и разряда постоянного тока для использования в плазменном ускорителе с замкнутым дрейфом электронов. Часть II. Функции распределения ионов по энергиям Задириев И. И., Кралькина Е. А., Вавилин К. В., Швыдкий Е. В., Александров А. Ф. 5
Влияние особенностей разрядных камер стреляющих полупроводниковых свечей газотурбинных двигателей на характеристики плазменного выброса Гизатуллин Ф. А., Салихов Р. М. 10
ФОТОЭЛЕКТРОНИКА
Моделирование вольт-фарадных характеристик МДП-структур на основе МЛЭ HgCdTe при неоднородном распределении состава и легирующей примеси Войцеховский А. В., Несмелов С. Н., Дзядух С. М. 15
Особенности адмиттанса МДП структур на основе МЛЭ p-Hg1-xCdxTe (x = 0,30) Войцеховский А. В., Несмелов С. Н., Дзядух С. М., Варавин В. С., Дворецкий С. А., Михайлов Н. Н., Якушев М. В., Сидоров Г. Ю. 22
Использование квантовых точек на основе CdSe/CdS/ZnS в компланарных емкостных струк-турах для оптических датчиков жидких и газовых средах Павлов С. А., Павлов А. С., Максимова Е. Ю., Алексеенко А. В., Павлов А. В., Антипов Е. М. 27
Неоднородные распределение дефектов и времени жизни при диффузии фосфора в кремний, выращенного методом Чохральского Вильдяева М. Н., Климанов Е. А., Ляликов А. В., Скребнева П. С. 33 ФИЗИЧЕСКОЕ МАТЕРИАЛОВЕДЕНИЕ Влияние электронно-лучевой обработки на оптические и поверхностные свойства кварцевых стекол Зенин А. А., Климов А. С., Окс Е. М. 37
Исследование спектров люминесценции покровной ткани семян растений Зиенко С. И., Беляков М. В., Малышкин В. В. 43
Температурные зависимости парциальных давлений компонентов газовой фазы над распла-вами системы Al-N Ильиных Н. И., Малкова И. А. 49
Образование регулярных доменных структур в сегнетоэлектриках при воздействии одно-родного электрического поля и упругих волн: дилемма несущих частот Крутов В. В., Сигов А. С., Щука А. А. 53
Магнитоэлектрические характеристики структур, полученных методом гальванического осаждения никеля и олова на подложку из арсенида галлия Филиппов Д. А., Маничева И. Н., Лалетин В. М., Фирсова Т. О., Галичян Т. А. 58
Влияние вольфрама на скорость поверхностной рекомбинации в кремнии Цвигун Н. В., Копица Г. П., Власова Т. В., Крыштоб В. И., Расмагин С. И. 64
Влияние термомеханического воздействия на светостойкость полиэтилена Гафуров С. Дж., Бобоев Т. Б., Истамов Ф. Х. 70
Контролируемое формирование слоев графена термодеструкцией SiC в потоке атомов желе-за Буташин А. В., Муслимов А. Э., Каневский В. М. 74
ФИЗИЧЕСКАЯ АППАРАТУРА И ЕЁ ЭЛЕМЕНТЫ
Высокочувствительное устройство измерения коэффициента концентрации энергии при синтезе ИК-изображений для тестирования характеристик матричных фотоприемных устройств Верхогляд А. Г., Гибин И. С., Елесин А. Г., Макаров С. Н., Ступак М. Ф. 79
Высоковольтная импульсная система для электроформования сложноструктурированных полимерных материалов Кашин А. В., Ребров И. Е., Хомич В. Ю. 85
Микрокриогенная система Стирлинга со ступенью охлаждения на основе магнитокалориче-ского эффекта Самвелов А. В., Чепурнов Е. Л., Минаев Д. В., Пахомов О. В. 90
ИНФОРМАЦИЯ
Правила для авторов 94
X-th International Workshop Microwave Discharges: Fundamentals and Applications (MD-10) 97
C O N T E N T S
PLASMA PHYSICS AND PLASMA METHODS
Combination of a capacitive high-frequency discharge and a DC discharge for use in a plasma accelerator with a closed electron drift. Part II. Ion energy distribution functions I. I. Zadiriev, E. A. Kralkina, K. V. Vavilin, E. V. Shvidkiy, and A. F. Aleksandrov 5
Influence of the features of the discharge chambers of semiconductor glow plugs of gas turbine engines on characteristics of the plasma ejection F. A. Gizatullin and R. M. Salikhov 10
PHOTOELECTRONICS
Modeling of the capacitance-voltage characteristics of MIS structures based on MBE HgCdTe at inhomogeneous distribution of composition and dopant A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh 15
Features of the admittance of MIS structures based on MBE p-Hg1-xCdxTe (x = 0.30) A. V. Voitsekhovskii, S. N. Nesmelov, S. M. Dzyadukh, V. S. Varavin, S. A. Dvoretsky, N. N. Mi-khailov, M. V. Yakushev, and G. Yu. Sidorov 22
The use of quantum dots based on CdSe / CdS / ZnS in coplanar capacitive structures for optical sensors liquid and gas environments S. A. Pavlov, A. S. Pavlov, E. Yu. Maksimova, A. V. Alekseenko, A. V. Pavlov, and E. M. Antipov 27
Inhomogeneous distribution of defects and lifetime when phosphorus is diffused into silicon grown by the Czochralski method M. N. Vil’dyaeva, E. A. Klimanov, A. V. Lyalikov, and P. S. Skrebneva 33
PHYSICAL SCIENCE OF MATERIALS
Effect of electron-beam processing on the optical and surface properties of quartz glasses A. A. Zenin, A. S. Klimov, and E. M. Oks 37
Investigation of luminescence spectra of the plant tissue cover tissue S. I. Zienko, M. V. Belyakov, and V. V. Malyshkin 43
Temperature dependences of the partial pressures of the gas phase components above the melts of the Al-N system N. I. Ilinykh and I. А. Malkova 49
Phenomenon of formation of regular domain structures in ferroelectrics by uniform electric field and elastic waves: the dilemma of carrier frequencies V. V. Krutov, A. S. Sigov, and A. A. Shchuka 53
Magnetoelectric characteristics of a structure, obtained by galvanic deposition of tin and nickel on a gallium arsenide substrate D. A. Filippov, I. N. Manicheva, V. M. Laletin, T. O. Firsova, and T. A. Galichyan 58
Effect of tungsten on the rate of surface recombination in silicon N. V. Tsvigun, G. P. Kopitsa, T. V. Vlasova, V. I. Kryshtob, and S. I. Rasmagin 64
Influence of a thermomechanical prehistory on light resistance of polyethylene S. J. Gafurov, T. B. Boboev, and F. H. Istamov 70
Controlled formation of graphene layers by thermodestruction of SiC in the stream of iron atoms A. V. Butashin, A. E. Muslimov, and V. M. Kanevski 74
PHYSICAL APPARATUS AND ITS ELEMENTS
High-sensitivity device for measuring the energy concentration factor in the synthesis of IR images for testing characteristics of array photodetectors A. G. Verhoglyad, I. S. Gibin, A. G. Elesin, S. N. Makarov, and M. F. Stupak 79
High-voltage power system for electrospinning of complex-structured polymer materials A. V. Kashin, I. E. Rebrov, and V. Yu. Khomich 85
Microcryogenic Stirling system with a cooling stage based on the magnetocaloric effect A. V. Samvelov, E. L. Chepurnov, D. V. Minaev, and O. V. Pakhomov 90
INFORMATION
Rules for authors 94
X-th International Workshop Microwave Discharges: Fundamentals and Applications (MD-10) 97
Другие статьи выпуска
Разработана микрокриогенная система (МКС) Стирлинга для криостатирования матричного фотоприёмного устройства (МФПУ) с классическим термодинамическим регенеративным циклом Стирлинга в первой ступени и дополнительным магнитокалорическим охлаждением во второй ступени. Микрокриогенная система предназначена для охлаждения «высокотемпературных» фотодетекторов на основе теллуридов кадмия-ртути, сверхрешёток 2-го типа, XBn-структур, работающих в температурном диапазоне 110–150 К. Микрокриогенная система разработана для повышения эффективности процесса охлаждения при пониженных массе и габаритах.
В работе исследован ряд высоковольтных коммутаторов на основе дискретных полупроводниковых приборов для электрофизических установок формования полимерных материалов. Представлены характеристики работы высоковольтных ключей в составе генераторов импульсов для формирования сигнала прямоугольной формы.
Изложены результаты разработки и апробирования высокочувствительного автоматизированного устройства измерения коэффициента концентрации энергии в системах синтеза динамических и статических ИК-изображений в составе испытательного стенда контроля характеристик МФПУ. Реализована возможность измерения уровней облученности в широком диапазоне – 10-9–10-5 Вт/см2. Погрешность измерения размеров объекта, формируемого в плоскости изображения, не превышает единиц мкм.
В работе проведено исследование влияния потоков атомов железа на формирование слоев графена на поверхности монокристаллов карбида кремния в процессе его вакуумной термодеструкции. Установлены скорости встречных потоков железа позволяющих формировать композитные графеновые слои различной структуры с внедренными атомами железа. Показано, что в отсутствие потоков железа в процессе вакуумной термодеструкции на поверхности карбида кремния формируется только многослойный графен (островки с линейными размерами 3–5 мкм) с разным содержанием дефектов.
В работе изучалось влияние предварительной термомеханической обработки на изменения светостойкости пленок полиэтилена. Исследовались три серии образцов: исходные неотожженные (серия 1), отожженные в свободном (серия 2) и в фиксированном состояниях (серия 3). Показано, что в образцах серии 3 наблюдается замедление фотодеструкции, связанное с изменением надмолекулярной структуры полимера при отжиге.
Проведено исследование влияния вольфрама на время релаксации фотопроводимости в кремнии. Была выяснена роль вольфрама на скорость поверхностной рекомбинации носителей заряда в кремнии после термообработки. Определены скорости поверхностной рекомбинации носителей заряда в кремнии после термообработки в присутствии вольфрама и без него. Получено аномальное уменьшение скорости поверхностной рекомбинации носителей заряда в кремнии в присутствии вольфрама. Дано возможное объяснение этого явления.
Представлены результаты экспериментального исследования магнитоэлектрического эффекта в многослойной структуре, состоящей из чередующихся слоев никеля и олова, полученных гальваническим осаждением на подложку из арсенида галлия. Применение олова в качестве промежуточного слоя позволяет уменьшить механические напряжения, возникающие на границе «никель – арсенид галлия», улучшить адгезию между слоями, что позволяет получать качественные структуры с общей толщиной никелевого слоя порядка 100 мкм. Приведены экспериментальные результаты исследования частотной зависимости эффекта в области электромеханического резонанса. Резонансное значение величины магнитоэлектрического коэффициента по напряжению достигало 40 В /(см Э) при добротности структуры Q 700, что значительно превосходит характеристики аналогичных структур, полученных методом склеивания.
С помощью моделирования процесса воздействия интерферирующих упругих волн на сегнетоэлектрик через тонкий слой проводящей жидкости (толщиной, меньшей полупериода формируемой структуры), показано, что при заданном значении пространственного периода доменной структуры возникает конструктивная дилемма частот. На основе результатов моделирования даны рекомендации по выбору частоты с учётом современного уровня развития техники гиперзвуковых пьезоизлучателей. В частности, установлено, что следует отдавать предпочтение проводящим жидкостям с большим коэффициентом A частотной зависимости показателя поглощения упругих волн = Af 2. Значения «нижней» и «верхней» частот упругих волн зависят только от свойств жидкости и периода доменной структуры.
Статья посвящена исследованию электронных свойств материала покровной ткани семян растений: ржи, пшеницы, ячменя и козлятника при комнатной температуре. Обнаружено существование в покровной ткани семян растений в состоянии покоя селективных фотоактивных центров поглощения света на длинах волн для ржи 424 нм, пшеницы 423 нм, ячменя 444 нм и козлятника 461 нм, что соответствует синей части света. По спектру диффузного отражения поверхности семян растений определяли спектральный ход и форму кривой поглощения. Для описания хода изменения коэффициента поглощения использовали уравнение Кубелки и Мунка. В результате по краю оптического поглощения рассчитана оптическая ширина запрещенной зоны, которая в зависимости от типа семени изменяется от 3 до 3,4 эВ. Из чего можно заключить, что материал покровной ткани семян растений проявляет свойства широкозонного полупроводника.
Представлены результаты исследований процессов модификации поверхности кварцевых стекол при облучении их пучком электронов с энергией 5–15 кэВ и плотностью мощности 104 Вт/см2. Показано, что при сканировании поверхности стекла пучком электронов с энергией более 10 кэВ в приповерхностном слое формируются продольные каналы, глубина которых зависит от энергии электронного пучка и скорости его перемещения по поверхности. Снижение скорости сканирования до 10 см/с приводит к формированию серии кратеров. При энергии электронов менее 5 кэВ видимых изменений поверхности не происходит. Изменение морфологии облученного стекла приводит к повышению гидрофобности поверхности, а также к снижению коэффициента пропускания для коротковолновой области спектра.
Методом спада фотопроводимости μ-PCD и селективного травления исследовалось влияние диффузии фосфора на образование кольцевых неоднородностей в распределении микродефектов и времени жизни неосновных носителей заряда в кремниевых образцах. С помощью метода селективного травления показано, что диффузия фосфора с высокой концентрацией приводит к процессу роста кислородных преципитатов, приводящему к возрастанию неравномерности в распределении микродефектов и времени жизни неосновных носителей заряда. Причиной, вызывающей ускоренный рост преципитатов в областях диффузии, является генерация вакансий диффузионным слоем.
Рассмотрены особенности использования компланарных емкостных структур в качестве измерительной ячейки люминесцентных датчиков с сенсорными слоями, содержащих квантовые точки на основе халькогенидов Cd и Zn. Установлено, что такого типа ячейки позволяют, с одной стороны, получать информацию о диэлектрических свойствах чувствительного слоя, а с другой стороны, предоставляют нам ценную возможность осуществления различных физических воздействий на чувствительный слой, например, таких как облучения возбуждающим светом, проводить контакт с газовыми и жидкими средами и одновременно регистрировать интенсивность люминесцентного потока. Рассмотренные планарные структуры были использованы для изучения формирования аналитического сигнала от чувствительного слоя, состоящего из поливинилена, допированного квантовыми точками. Установлено существенное изменение проводимости матрицы в процессе возбуждения люминесценции квантовых точек, происходящее за счет передачи энергии электронного возбуждения от квантовых точек к полимерной матрице.
В широком диапазоне условий измерения экспериментально исследован адмиттанс МДПструктур на основе МЛЭ p-Hg1-xCdxTe/Si(013) с приповерхностным варизонным слоем с повышенным содержанием CdTe и без такого слоя, причем при использовании в качестве диэлектрика Al2O3 и CdTe/Al2O3. Показано, что вольт-фарадные характеристики (ВФХ) МДПструктур на основе МЛЭ p-Hg0,70Cd0,30Te без варизонного слоя при 77 К имеют высокочастотный вид относительно времени перезарядки быстрых поверхностных состояний. Это позволяет определять концентрацию дырок по значению емкости в минимуме низкочастотной ВФХ при 77 К (в отличие от случая x = 0,21–0,23). Установлено, что для МДП-структуры на основе p-HgCdTe с варизонным слоем значения дифференциального сопротивления области пространственного заряда в режиме сильной инверсии в 10–100 раз больше, чем для МДПструктуры на основе p-HgCdTe без такого слоя.
Проведено численное моделирование низкочастотных и высокочастотных вольт-фарадных характеристик (ВФХ) МДП-структур на основе n-Hg0,70Cd0,30Te с приповерхностным варизонным слоем с повышенным содержанием CdTe и неоднородным по толщине распределением концентрации донорной примеси в приповерхностном слое полупроводника. Показано, что неоднородное распределение концентрации электронов существенно влияет на вид ВФХ МДП-структуры на основе n-HgCdTe с приповерхностным варизонным слоем, что может искажать результаты определения спектра поверхностных состояний. Значение емкости в минимуме низкочастотной ВФХ определяется концентрацией электронов на границе области пространственного заряда с квазинейтральным объемом. Установлено, что при определении концентрационных профилей по наклону C -2(V)-зависимости в режиме обеднения надо учитывать наличие приповерхностных варизонных слоев, которые влияют на граничные значения диапазона определения концентрации. Полученные результаты качественно согласуются с экспериментальными данными.
Методом высокоскоростного фотографирования исследуется влияние конструктивных особенностей разрядных камер стреляющих полупроводниковых свечей на пространственновременные характеристики плазменного выброса. С целью уточнения приоритетного влияния различных факторов на характер движения плазмы в разрядной камере свечи изготовлены макеты стреляющих свечей, усиливающие воздействие отдельных факторов. В результате исследований установлено, что основное влияние на траекторию движения плазмы разряда оказывает совместное действие кумулятивного эффекта и отражение плазмы от стенки разрядной камеры, противоположной месту образования разряда.
Экспериментально исследованы функции распределения ионов по энергиям на выходе из гибридного разряда, основанного на комбинации емкостного ВЧ-разряда и разряда постоянного тока, в источнике плазмы с геометрией ускорителя с замкнутым дрейфом электронов. Показано, что наличие постоянного смещения активного электрода сопровождается увеличением энергии и плотности ионов на срезе ускорителя. Изменение мощности, вводимой в разряд через ВЧ-канал, и величины постоянного смещения, подводимого к активному электроду через канал постоянного тока, позволяют независимо управлять энергией и плотностью потока ионов.
Издательство
- Издательство
- АО "НПО "ОРИОН"
- Регион
- Россия, Москва
- Почтовый адрес
- 111538, г Москва, р-н Вешняки, ул Косинская, д 9
- Юр. адрес
- 111538, г Москва, р-н Вешняки, ул Косинская, д 9
- ФИО
- Старцев Вадим Валерьевич (ГЕНЕРАЛЬНЫЙ ДИРЕКТОР)
- E-mail адрес
- orion@orion-ir.ru
- Контактный телефон
- +7 (499) 3749400
