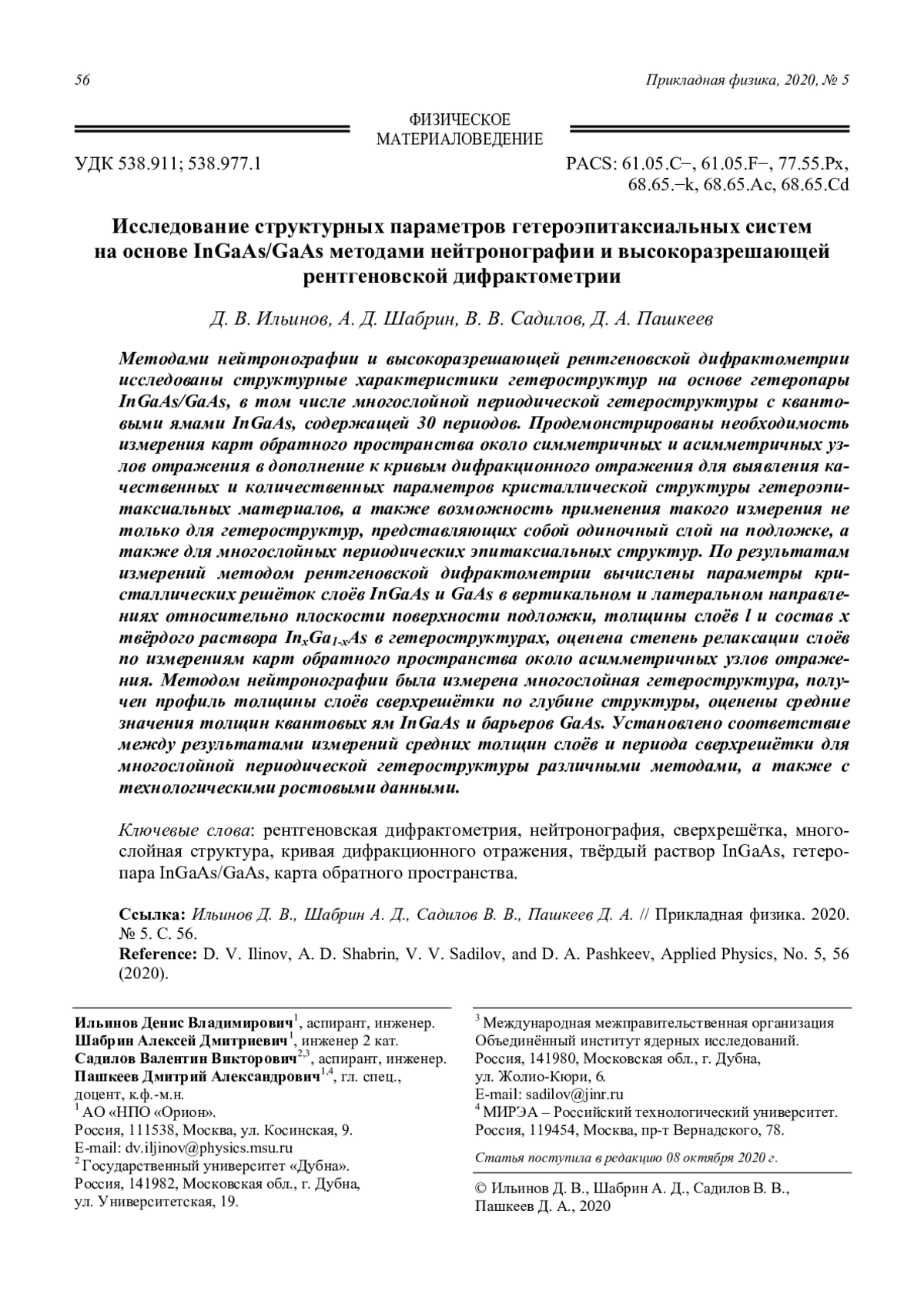

Методами нейтронографии и высокоразрешающей рентгеновской дифрактометрии исследованы структурные характеристики гетероструктур на основе гетеропары InGaAs/GaAs, в том числе многослойной периодической гетероструктуры с квантовыми ямами InGaAs, содержащей 30 периодов. Продемонстрированы необходимость измерения карт обратного пространства около симметричных и асимметричных узлов отражения в дополнение к кривым дифракционного отражения для выявления качественных и количественных параметров кристаллической структуры гетероэпитаксиальных материалов, а также возможность применения такого измерения не только для гетероструктур, представляющих собой одиночный слой на подложке, а также для многослойных периодических эпитаксиальных структур. По результатам измерений методом рентгеновской дифрактометрии вычислены параметры кристаллических решёток слоёв InGaAs и GaAs в вертикальном и латеральном направлениях относительно плоскости поверхности подложки, толщины слоёв l и состав x твёрдого раствора InxGa1-xAs в гетероструктурах, оценена степень релаксации слоёв по измерениям карт обратного пространства около асимметричных узлов отражения. Методом нейтронографии была измерена многослойная гетероструктура, получен профиль толщины слоёв сверхрешётки по глубине структуры, оценены средние значения толщин квантовых ям InGaAs и барьеров GaAs. Установлено соответствие между результатами измерений средних толщин слоёв и периода сверхрешётки для многослойной периодической гетероструктуры различными методами, а также с технологическими ростовыми данными.

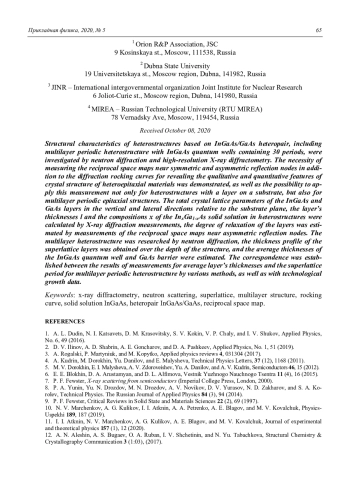

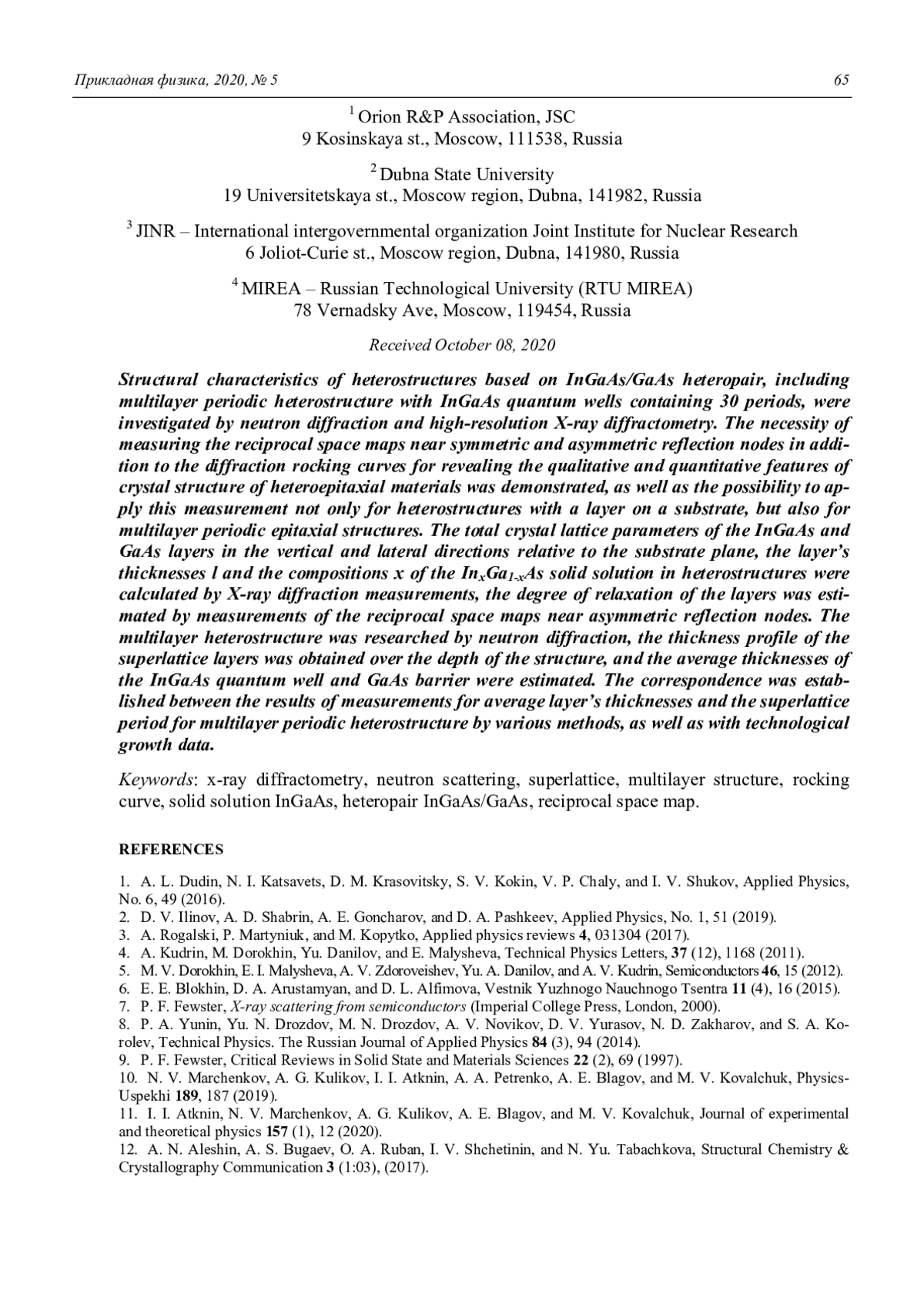

Structural characteristics of heterostructures based on InGaAs/GaAs heteropair, including multilayer periodic heterostructure with InGaAs quantum wells containing 30 periods, were investigated by neutron diffraction and high-resolution X-ray diffractometry. The necessity of measuring the reciprocal space maps near symmetric and asymmetric reflection nodes in addition to the diffraction rocking curves for revealing the qualitative and quantitative features of crystal structure of heteroepitaxial materials was demonstrated, as well as the possibility to apply this measurement not only for heterostructures with a layer on a substrate, but also for multilayer periodic epitaxial structures. The total crystal lattice parameters of the InGaAs and GaAs layers in the vertical and lateral directions relative to the substrate plane, the layer’s thicknesses l and the compositions x of the InxGa1-xAs solid solution in heterostructures were calculated by X-ray diffraction measurements, the degree of relaxation of the layers was estimated by measurements of the reciprocal space maps near asymmetric reflection nodes. The multilayer heterostructure was researched by neutron diffraction, the thickness profile of the superlattice layers was obtained over the depth of the structure, and the average thicknesses of the InGaAs quantum well and GaAs barrier were estimated. The correspondence was established between the results of measurements for average layer’s thicknesses and the superlattice period for multilayer periodic heterostructure by various methods, as well as with technological growth data.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 44185822

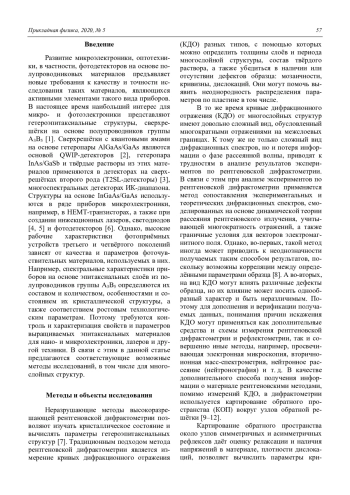

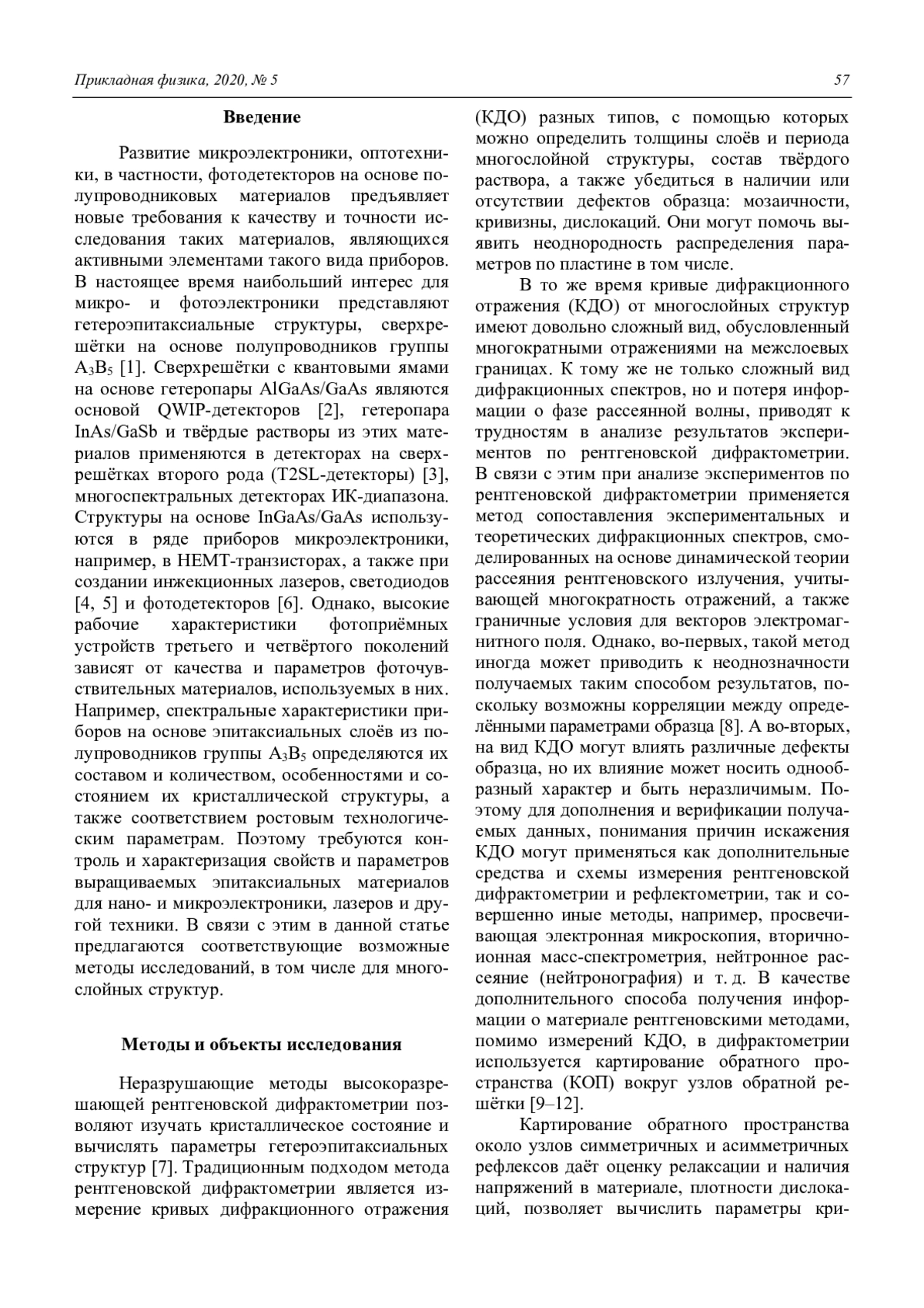

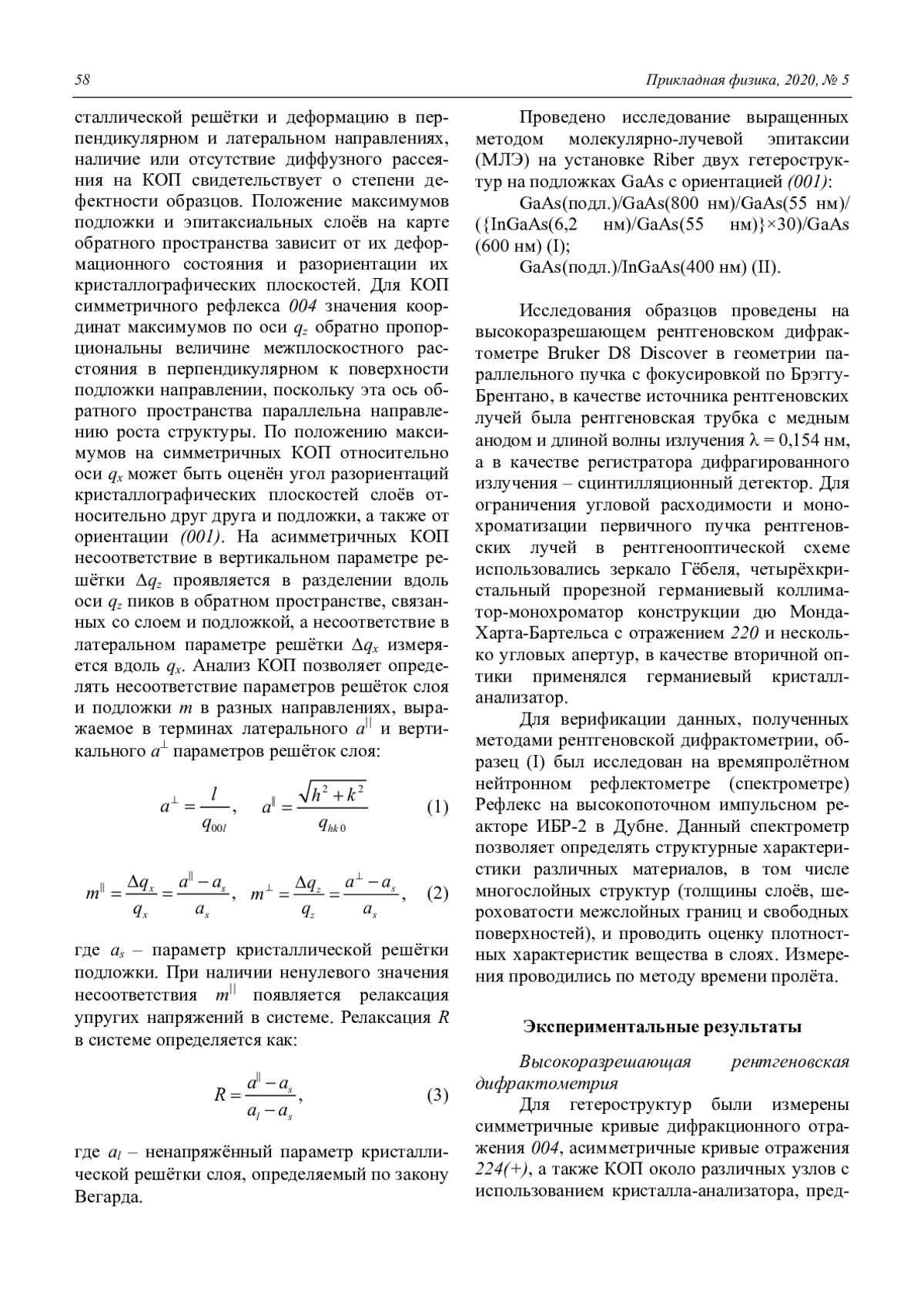

Методами высокоразрешающей рентгеновской дифрактометрии и нейтронографии исследованы эпитаксиальные гетеросистемы, содержащие твёрдый раствор InxGa1-xAs. Для образцов были измерены не только кривые дифракционного отражения, а также карты обратного пространства вокруг симметричных и асимметричных узлов отражения. Многослойная периодическая структура, содержащая сверхрешётку из 30 гетеропар InGaAs/GaAs, была измерена на нейтронном спектрометре.

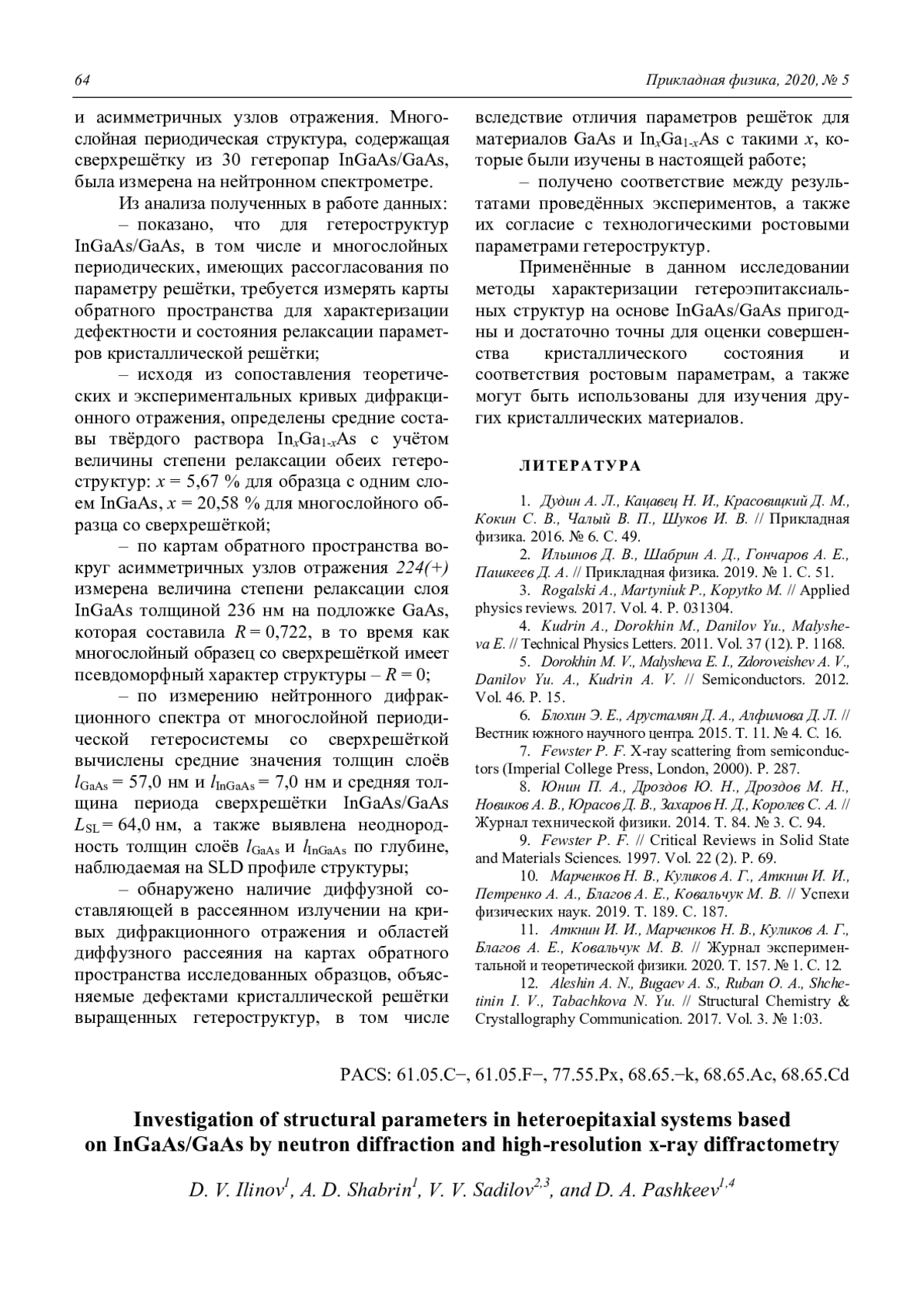

Из анализа полученных в работе данных:
– показано, что для гетероструктур InGaAs/GaAs, в том числе и многослойных периодических, имеющих рассогласования по параметру решётки, требуется измерять карты обратного пространства для характеризации дефектности и состояния релаксации параметров кристаллической решётки;
– исходя из сопоставления теоретических и экспериментальных кривых дифракционного отражения, определены средние составы твёрдого раствора InxGa1-xAs с учётом величины степени релаксации обеих гетероструктур: x = 5,67 % для образца с одним слоем InGaAs, x = 20,58 % для многослойного образца со сверхрешёткой;
– по картам обратного пространства вокруг асимметричных узлов отражения 224(+) измерена величина степени релаксации слоя InGaAs толщиной 236 нм на подложке GaAs, которая составила R = 0,722, в то время как многослойный образец со сверхрешёткой имеет псевдоморфный характер структуры – R = 0;

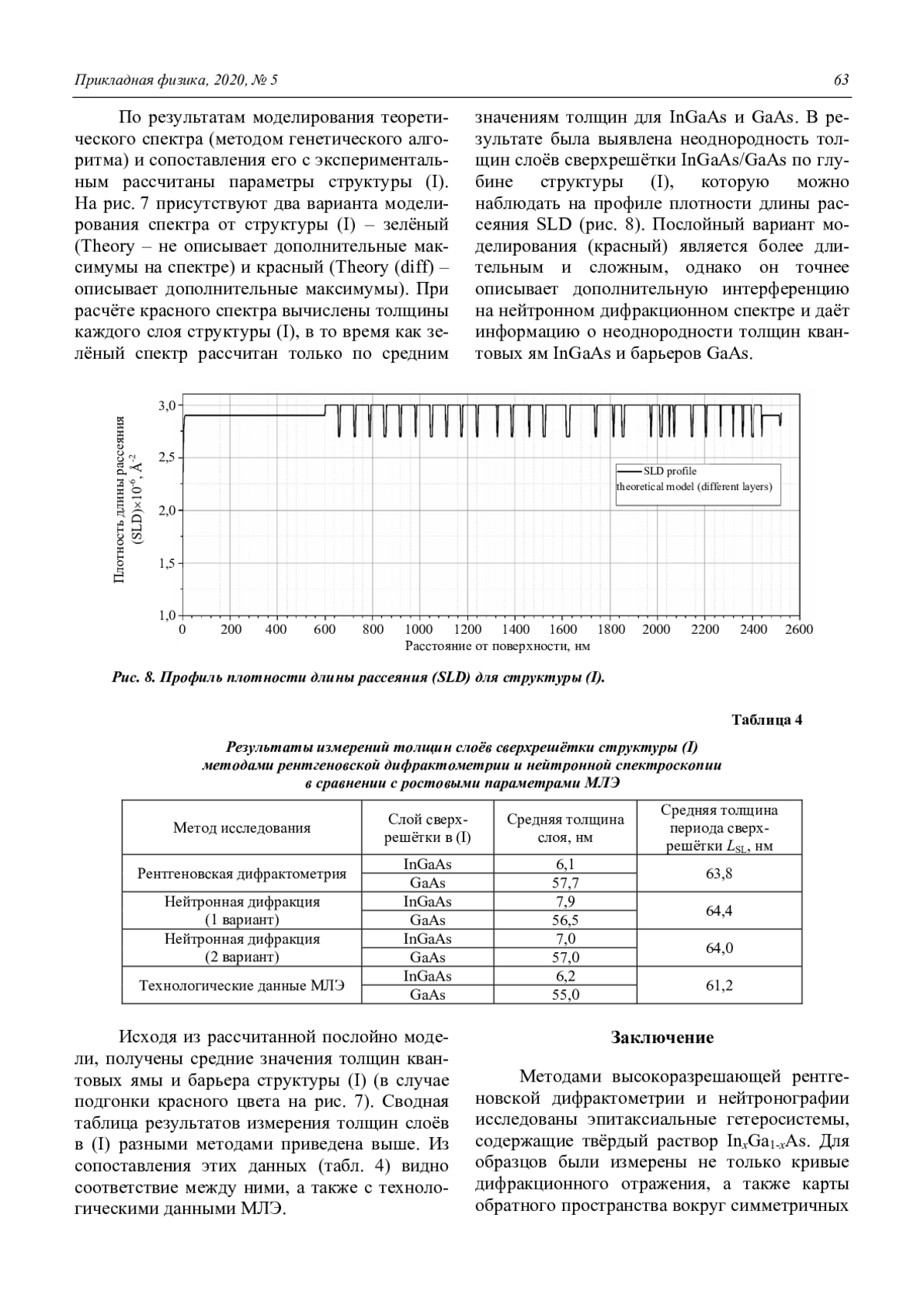

– по измерению нейтронного дифракционного спектра от многослойной периодической гетеросистемы со сверхрешёткой вычислены средние значения толщин слоёв lGaAs = 57,0 нм и lInGaAs = 7,0 нм и средняя толщина периода сверхрешётки InGaAs/GaAs LSL = 64,0 нм, а также выявлена неоднородность толщин слоёв lGaAs и lInGaAs по глубине, наблюдаемая на SLD профиле структуры;
– обнаружено наличие диффузной составляющей в рассеянном излучении на кривых дифракционного отражения и областей диффузного рассеяния на картах обратного пространства исследованных образцов, объясняемые дефектами кристаллической решётки выращенных гетероструктур, в том числе вследствие отличия параметров решёток для материалов GaAs и InxGa1-xAs с такими x, которые были изучены в настоящей работе;
– получено соответствие между результатами проведённых экспериментов, а также их согласие с технологическими ростовыми параметрами гетероструктур.
Применённые в данном исследовании методы характеризации гетероэпитаксиальных структур на основе InGaAs/GaAs пригодны и достаточно точны для оценки совершенства кристаллического состояния и соответствия ростовым параметрам, а также могут быть использованы для изучения других кристаллических материалов.
Список литературы
1. Дудин А. Л., Кацавец Н. И., Красовицкий Д. М., Кокин С. В., Чалый В. П., Шуков И. В. // Прикладная физика. 2016. № 6. С. 49.
2. Ильинов Д. В., Шабрин А. Д., Гончаров А. Е., Пашкеев Д. А. // Прикладная физика. 2019. № 1. С. 51.
3. Rogalski A., Martyniuk P., Kopytko M. // Applied physics reviews. 2017. Vol. 4. P. 031304.
4. Kudrin A., Dorokhin M., Danilov Yu., Malysheva E. // Technical Physics Letters. 2011. Vol. 37 (12). P. 1168.
5. Dorokhin M. V., Malysheva E. I., Zdoroveishev A. V., Danilov Yu. A., Kudrin A. V. // Semiconductors. 2012. Vol. 46. P. 15.
6. Блохин Э. Е., Арустамян Д. А., Алфимова Д. Л. // Вестник южного научного центра. 2015. Т. 11. № 4. С. 16.
7. Fewster P. F. X-ray scattering from semiconductors (Imperial College Press, London, 2000). Р. 287.
8. Юнин П. А., Дроздов Ю. Н., Дроздов М. Н., Новиков А. В., Юрасов Д. В., Захаров Н. Д., Королев С. А. // Журнал технической физики. 2014. Т. 84. № 3. С. 94.
9. Fewster P. F. // Critical Reviews in Solid State and Materials Sciences. 1997. Vol. 22 (2). P. 69.
10. Марченков Н. В., Куликов А. Г., Аткнин И. И., Петренко А. А., Благов А. Е., Ковальчук М. В. // Успехи физических наук. 2019. Т. 189. С. 187.
11. Аткнин И. И., Марченков Н. В., Куликов А. Г., Благов А. Е., Ковальчук М. В. // Журнал экспериментальной и теоретической физики. 2020. Т. 157. № 1. С. 12.
12. Aleshin A. N., Bugaev A. S., Ruban O. A., Shchetinin I. V., Tabachkova N. Yu. // Structural Chemistry & Crystallography Communication. 2017. Vol. 3. № 1:03.
1. A. L. Dudin, N. I. Katsavets, D. M. Krasovitsky, S. V. Kokin, V. P. Chaly, and I. V. Shukov, Applied Physics, No. 6, 49 (2016).
2. D. V. Ilinov, A. D. Shabrin, A. E. Goncharov, and D. A. Pashkeev, Applied Physics, No. 1, 51 (2019).
3. A. Rogalski, P. Martyniuk, and M. Kopytko, Applied physics reviews 4, 031304 (2017).
4. A. Kudrin, M. Dorokhin, Yu. Danilov, and E. Malysheva, Technical Physics Letters, 37 (12), 1168 (2011).
5. M. V. Dorokhin, E. I. Malysheva, A. V. Zdoroveishev, Yu. A. Danilov, and A. V. Kudrin, Semiconductors 46, 15 (2012).
6. E. E. Blokhin, D. A. Arustamyan, and D. L. Alfimova, Vestnik Yuzhnogo Nauchnogo Tsentra 11 (4), 16 (2015).
7. P. F. Fewster, X-ray scattering from semiconductors (Imperial College Press, London, 2000).
8. P. A. Yunin, Yu. N. Drozdov, M. N. Drozdov, A. V. Novikov, D. V. Yurasov, N. D. Zakharov, and S. A. Korolev,
Technical Physics. The Russian Journal of Applied Physics 84 (3), 94 (2014).
9. P. F. Fewster, Critical Reviews in Solid State and Materials Sciences 22 (2), 69 (1997).
10. N. V. Marchenkov, A. G. Kulikov, I. I. Atknin, A. A. Petrenko, A. E. Blagov, and M. V. Kovalchuk, Physics-Uspekhi 189, 187 (2019).
11. I. I. Atknin, N. V. Marchenkov, A. G. Kulikov, A. E. Blagov, and M. V. Kovalchuk, Journal of experimental
and theoretical physics 157 (1), 12 (2020).
12. A. N. Aleshin, A. S. Bugaev, O. A. Ruban, I. V. Shchetinin, and N. Yu. Tabachkova, Structural Chemistry &
Crystallography Communication 3 (1:03), (2017).
