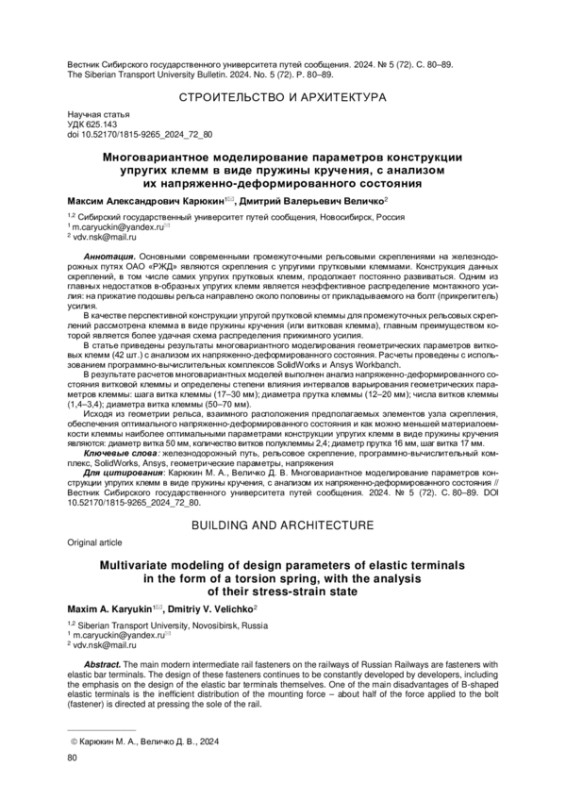

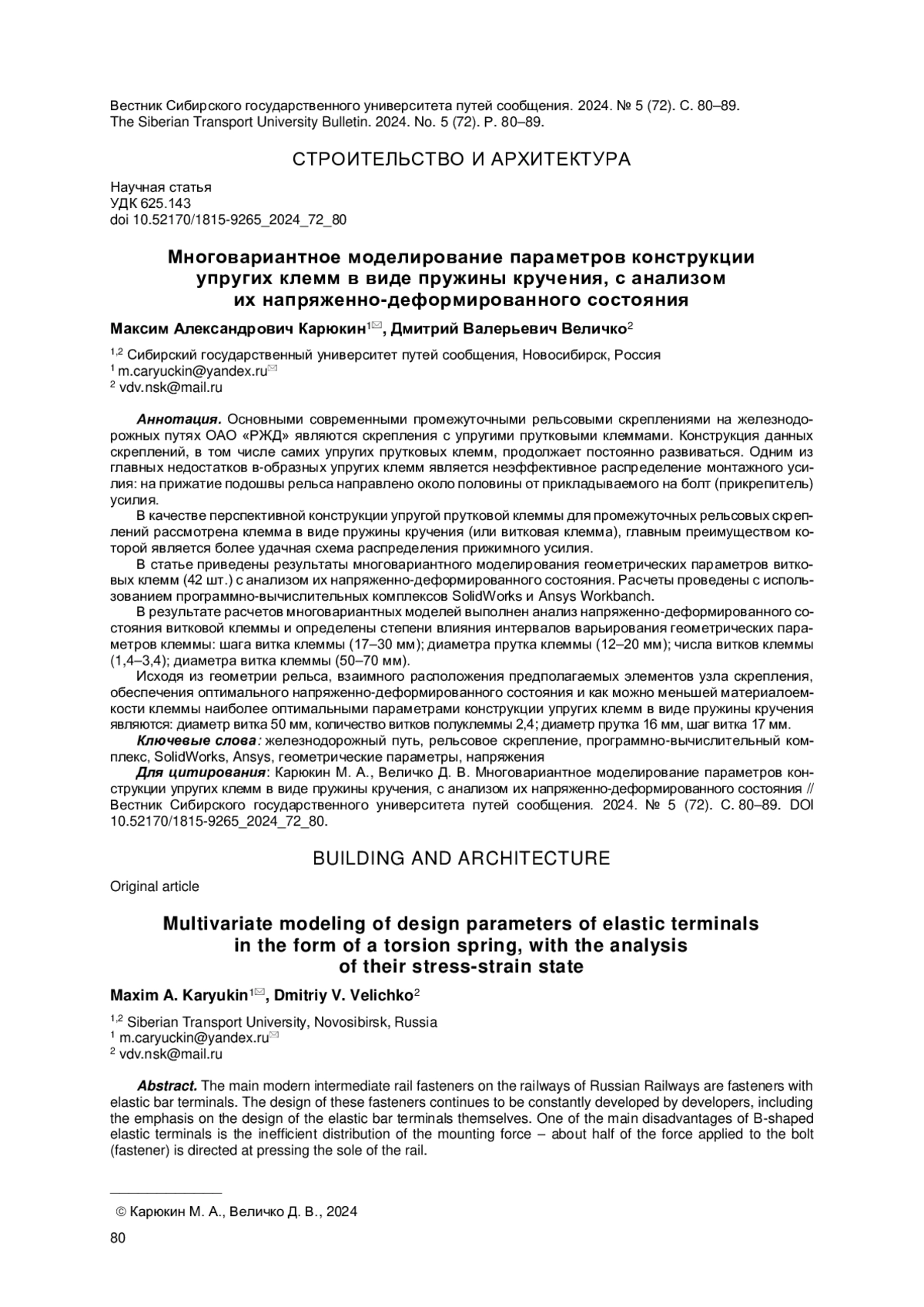

Статья: МНОГОВАРИАНТНОЕ МОДЕЛИРОВАНИЕ ПАРАМЕТРОВ КОНСТРУКЦИИ УПРУГИХ КЛЕММ В ВИДЕ ПРУЖИНЫ КРУЧЕНИЯ, С АНАЛИЗОМ ИХ НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ

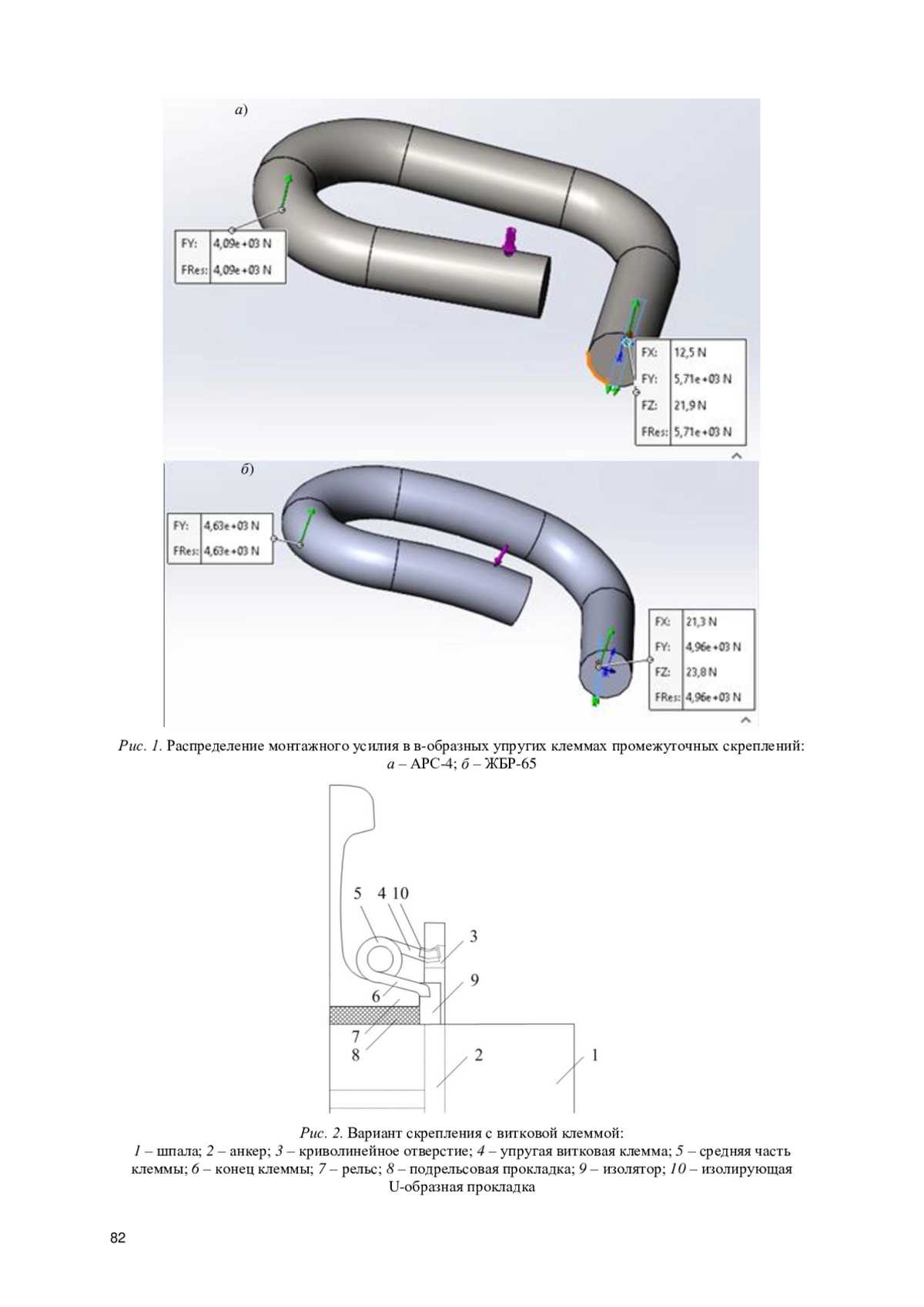

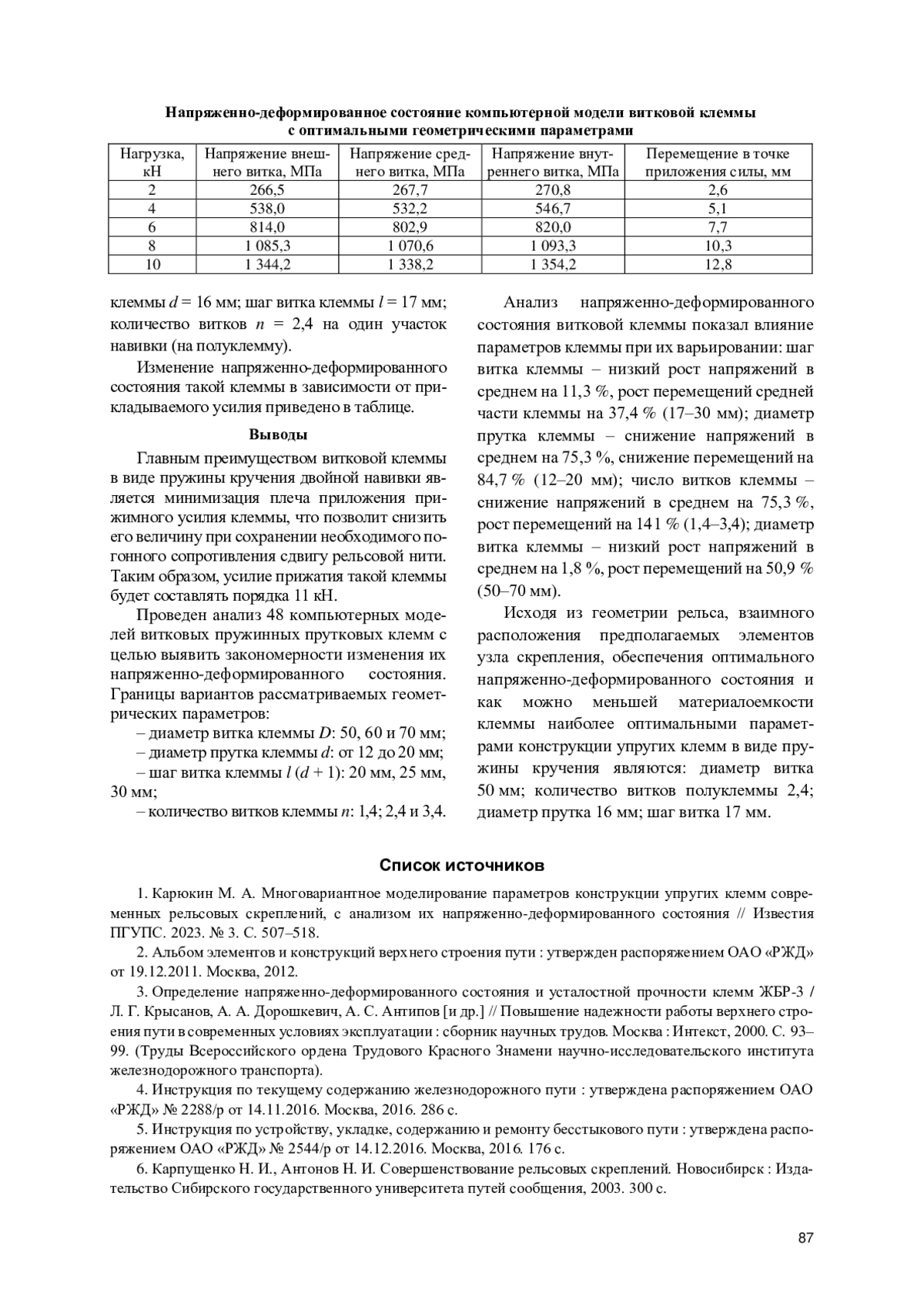

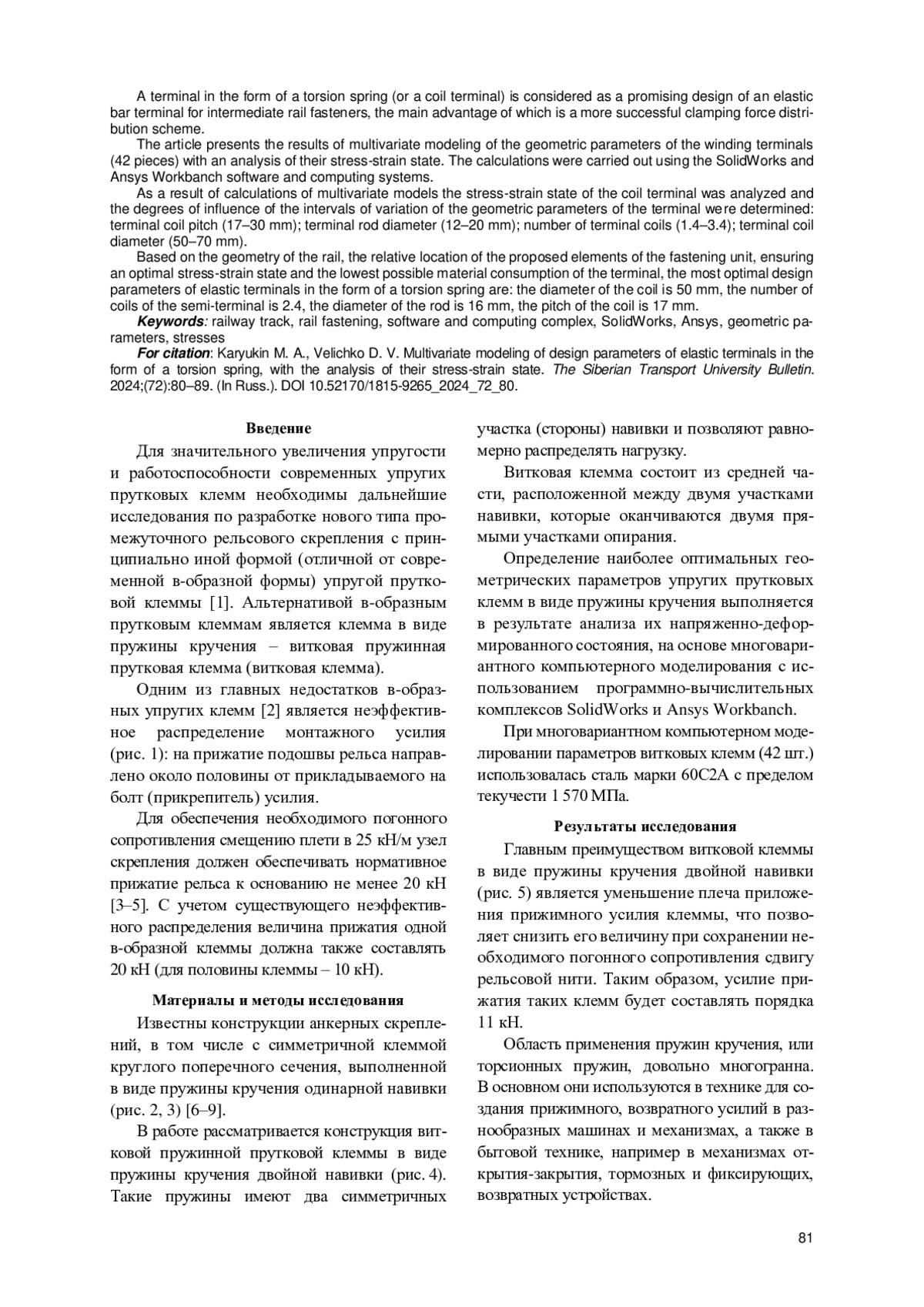

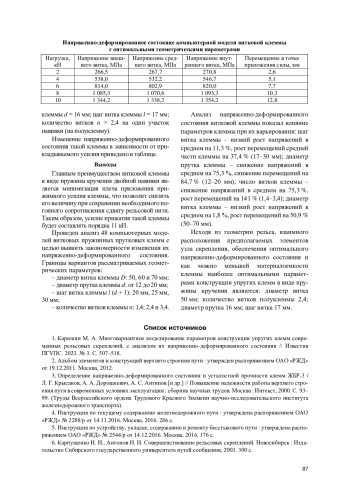

Основными современными промежуточными рельсовыми скреплениями на железнодорожных путях ОАО «РЖД» являются скрепления с упругими прутковыми клеммами. Конструкция данных скреплений, в том числе самих упругих прутковых клемм, продолжает постоянно развиваться. Одним из главных недостатков в-образных упругих клемм является неэффективное распределение монтажного усилия: на прижатие подошвы рельса направлено около половины от прикладываемого на болт (прикрепитель) усилия. В качестве перспективной конструкции упругой прутковой клеммы для промежуточных рельсовых скреплений рассмотрена клемма в виде пружины кручения (или витковая клемма), главным преимуществом которой является более удачная схема распределения прижимного усилия. В статье приведены результаты многовариантного моделирования геометрических параметров витковых клемм (42 шт.) с анализом их напряженно-деформированного состояния. Расчеты проведены с использованием программно-вычислительных комплексов SolidWorks и Ansys Workbanch. В результате расчетов многовариантных моделей выполнен анализ напряженно-деформированного состояния витковой клеммы и определены степени влияния интервалов варьирования геометрических параметров клеммы: шага витка клеммы (17-30 мм); диаметра прутка клеммы (12-20 мм); числа витков клеммы (1,4-3,4); диаметра витка клеммы (50-70 мм). Исходя из геометрии рельса, взаимного расположения предполагаемых элементов узла скрепления, обеспечения оптимального напряженно-деформированного состояния и как можно меньшей материалоемкости клеммы наиболее оптимальными параметрами конструкции упругих клемм в виде пружины кручения являются: диаметр витка 50 мм, количество витков полуклеммы 2,4; диаметр прутка 16 мм, шаг витка 17 мм.
