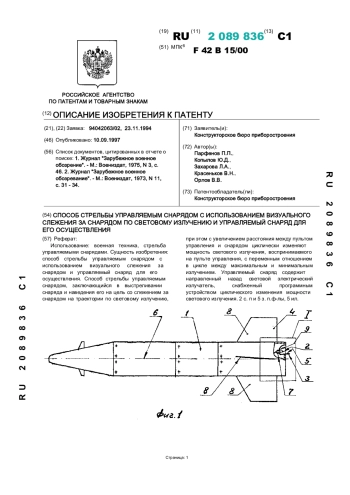

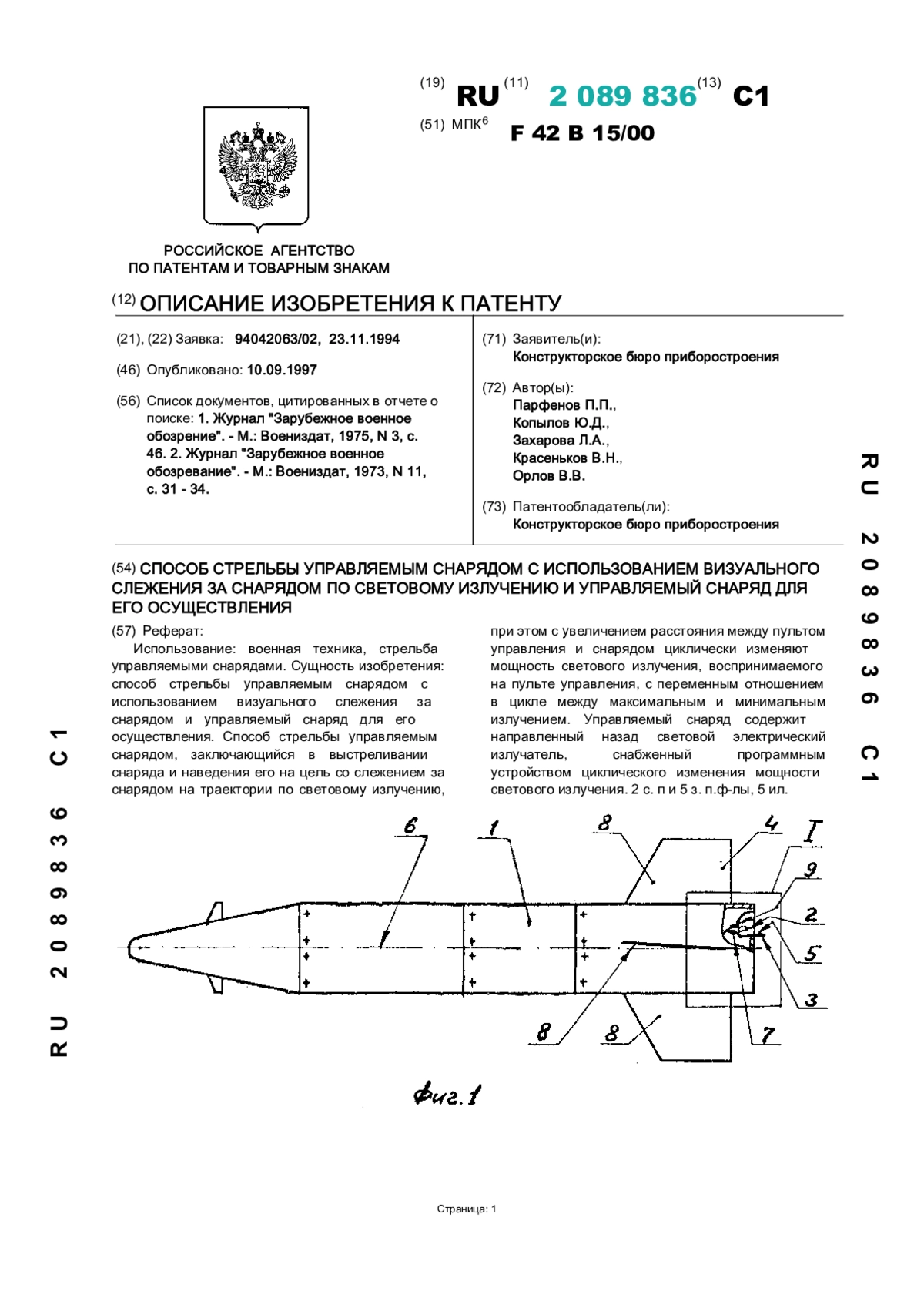

Патент: СПОСОБ СТРЕЛЬБЫ УПРАВЛЯЕМЫМ СНАРЯДОМ С ИСПОЛЬЗОВАНИЕМ ВИЗУАЛЬНОГО СЛЕЖЕНИЯ ЗА СНАРЯДОМ ПО СВЕТОВОМУ ИЗЛУЧАТЕЛЮ И УПРАВЛЯЕМЫЙ СНАРЯД ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Изобретение относится к области вооружений и может быть использовано в ракетной технике. Радиоуправляемый снаряд содержит разгонный двигатель, отделяемый поддон, установленный на кормовую часть корпуса снаряда, радиоаппаратуру с антенной системой, выполненной в виде антенны с коническим диэлектрическим наконечником, размещенным на заднем торце корпуса, и наружной антенны, размещенной за стабилизатором и выполненной в виде волновода с наконечником, соединенной с торцевой антенной посредством соединительного фланца, установленного на диэлектрический наконечник и механически связанного с поддоном. Волновод и соединительный фланец размещены внутри корпуса вдоль его боковой поверхности, при этом волновод выведен из корпуса через отверстие, выполненное в его стенке перед поддоном, на заднем торце корпуса выполнена круговая проточка с обеспечением зазора между поверхностью диэлектрического наконечника и стенкой корпуса, причем вершина наконечника выполнена не выступающей за торец корпуса, а передний торец поддона снабжен юбкой, установленной в проточку. Изобретение позволяет повысить надежность работы линии связи за счет исключения механических и высокотемпературных воздействий на антенную систему при разгоне снаряда, отделении поддона и в полете. 3 ил
