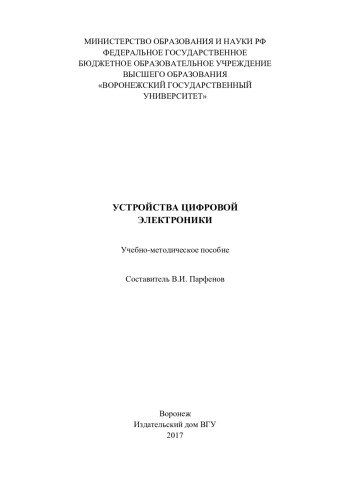

Книга: Устройства цифровой электроники

Скачать

В цифровой технике информация (кодовые слова) представляется импульсными сигналами прямоугольной формы, имеющими два фиксированных уровня напряжения. Сигналу «1» (единице) соответствует уровень «высокого» напряжения - потенциал напряжения питания, а сигналу «0» (нулю) - уровень «нулевого» напряжения, т. е. потенциал, близкий к потенциалу корпуса (обшей шины). Это относится к устройствам с так называемой положительной логикой. При противоположном способе представления (негативная логика) уровни меняются местами, т. е. низкий уровень напряжения соответствует логической «1», а высокий - логическому «0».
