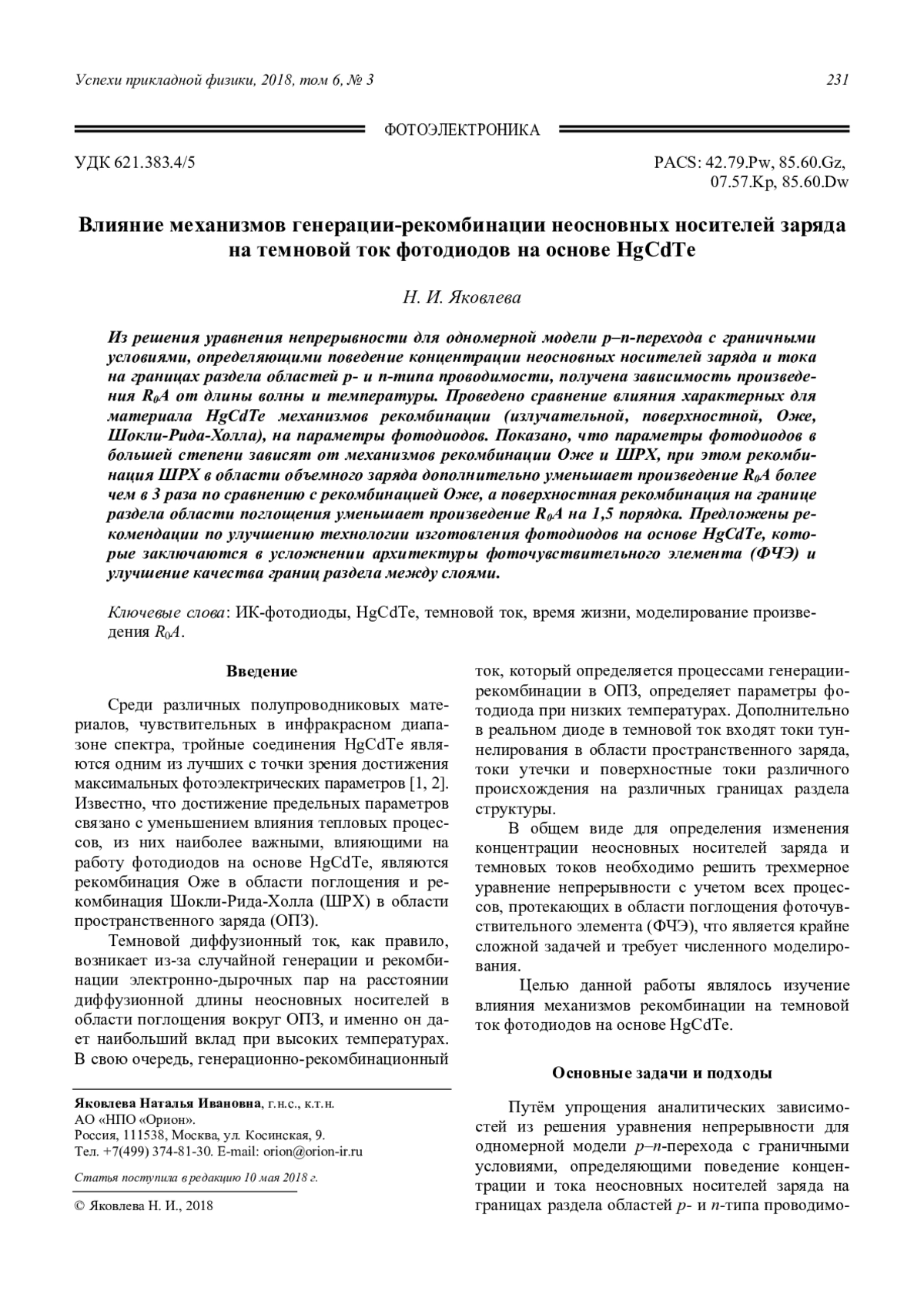

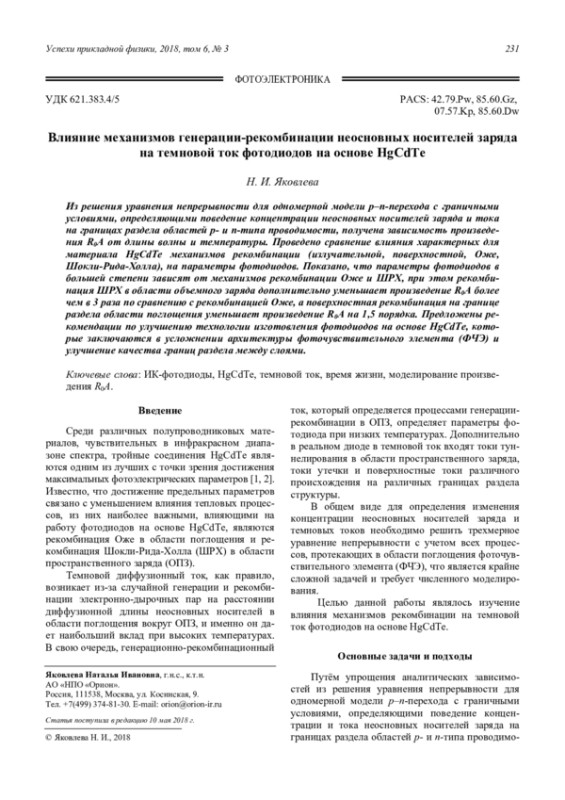

Из решения уравнения непрерывности для одномерной модели р–n-перехода с граничными условиями, определяющими поведение концентрации неосновных носителей заряда и тока на границах раздела областей р- и n-типа проводимости, получена зависимость произведения R0A от длины волны и температуры. Проведено сравнение влияния характерных для материала HgCdTe механизмов рекомбинации (излучательной, поверхностной, Оже, Шокли-Рида-Холла), на параметры фотодиодов. Показано, что параметры фотодиодов в большей степени зависят от механизмов рекомбинации Оже и ШРХ, при этом рекомбинация ШРХ в области объемного заряда дополнительно уменьшает произведение R0A более чем в 3 раза по сравнению с рекомбинацией Оже, а поверхностная рекомбинация на границе раздела области поглощения уменьшает произведение R0A на 1,5 порядка. Предложены рекомендации по улучшению технологии изготовления фотодиодов на основе HgCdTe, которые заключаются в усложнении архитектуры фоточувствительного элемента (ФЧЭ) и улучшение качества границ раздела между слоями.

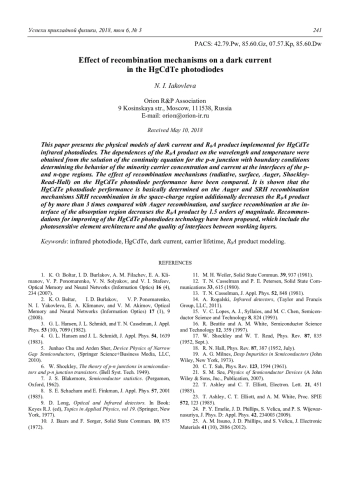

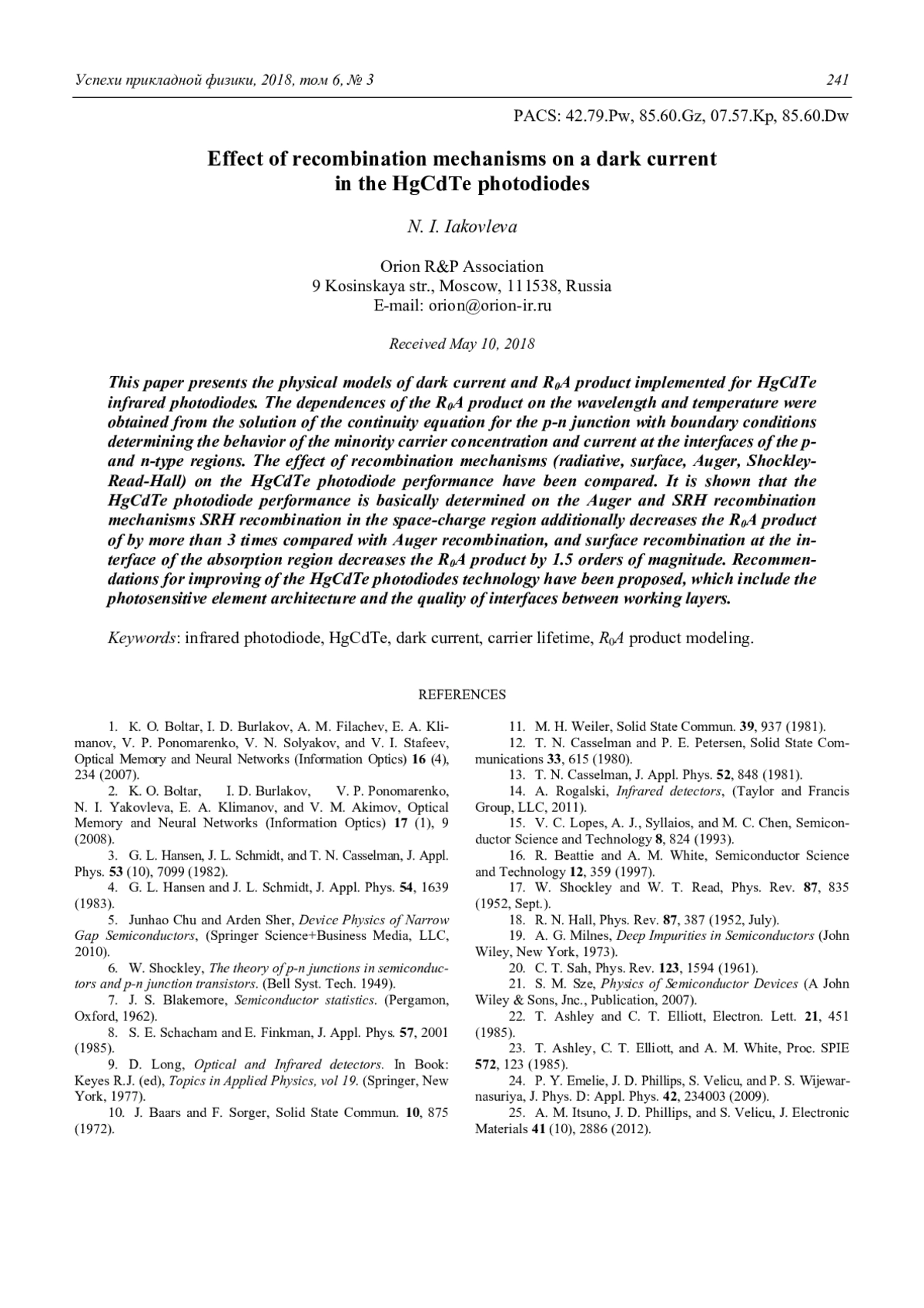

This paper presents the physical models of dark current and R0A product implemented for HgCdTe infrared photodiodes. The dependences of the R0A product on the wavelength and temperature were obtained from the solution of the continuity equation for the p-n junction with boundary conditions determining the behavior of the minority carrier concentration and current at the interfaces of the pand n-type regions. The effect of recombination mechanisms (radiative, surface, Auger, ShockleyRead-Hall) on the HgCdTe photodiode performance have been compared. It is shown that the HgCdTe photodiode performance is basically determined on the Auger and SRH recombination mechanisms SRH recombination in the space-charge region additionally decreases the R0A product of by more than 3 times compared with Auger recombination, and surface recombination at the interface of the absorption region decreases the R0A product by 1.5 orders of magnitude. Recommendations for improving of the HgCdTe photodiodes technology have been proposed, which include the photosensitive element architecture and the quality of interfaces between working layers.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 621.383.4. Фотоэлементы с внутренним фотоэффектом. Фоторезисторы
621.383.5. Фотоприемники с запирающим слоем - eLIBRARY ID
- 35212733

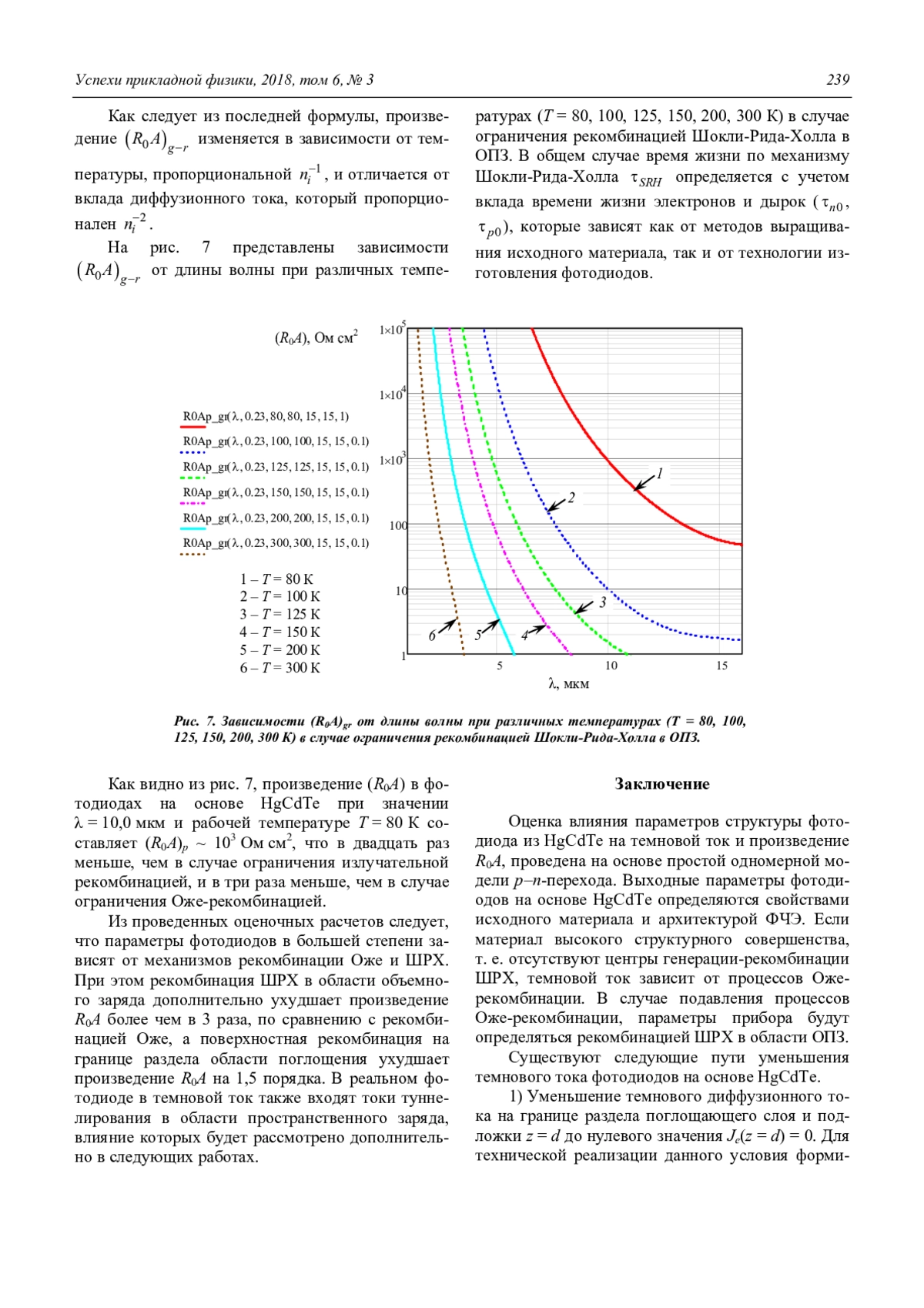

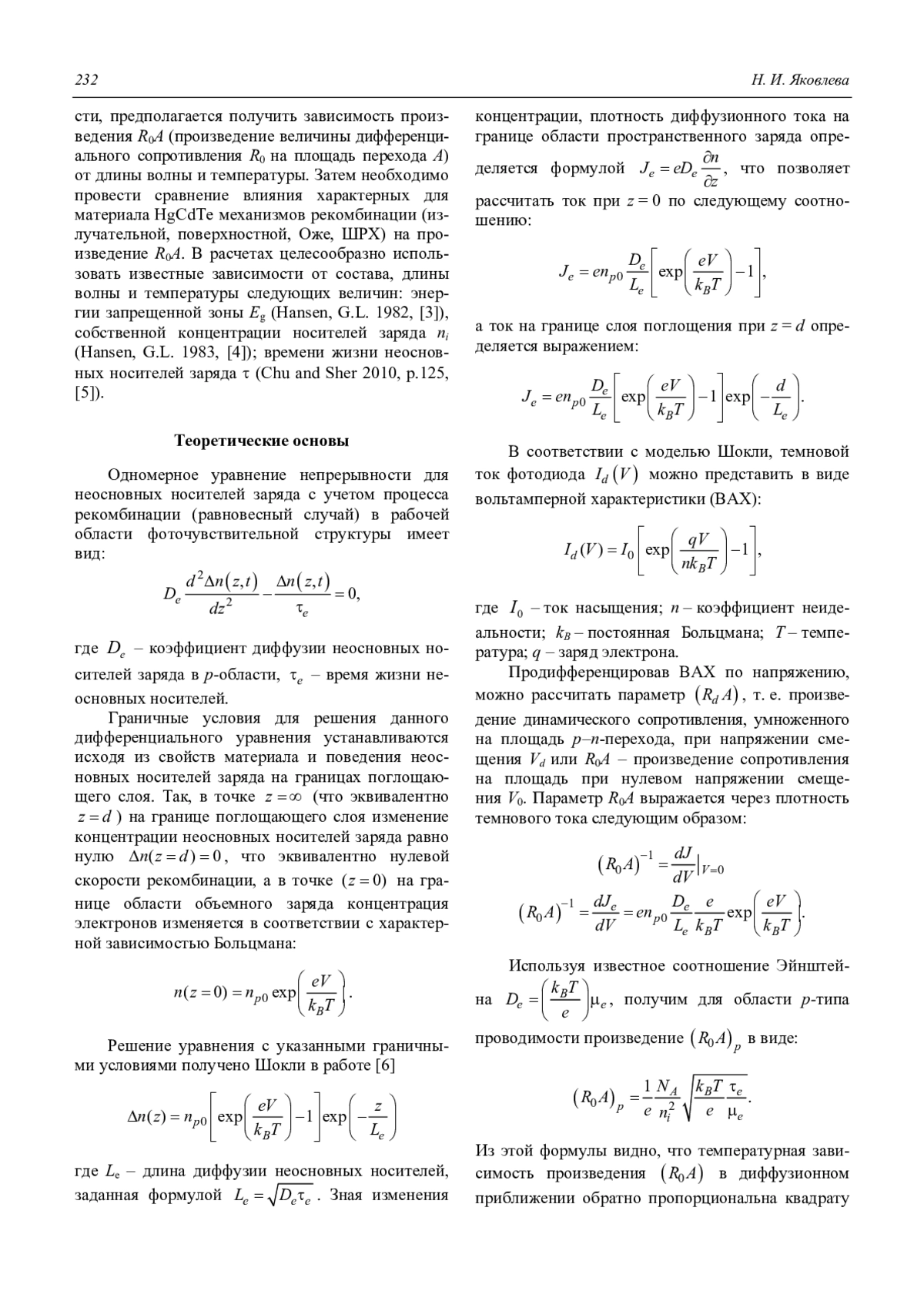

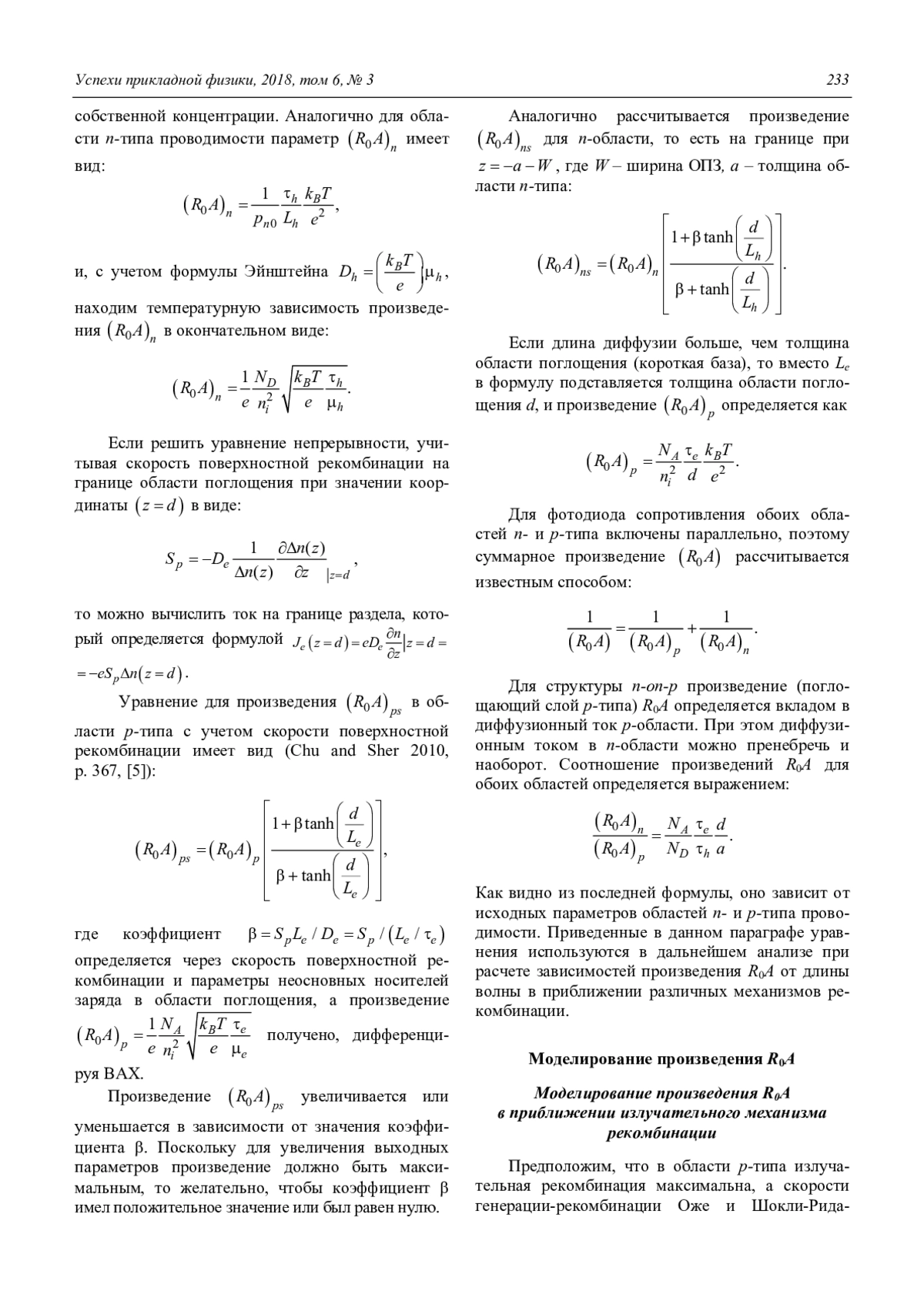

Оценка влияния параметров структуры фотодиода из HgCdTe на темновой ток и произведение R0A, проведена на основе простой одномерной модели р–n-перехода. Выходные параметры фотодиодов на основе HgCdTe определяются свойствами исходного материала и архитектурой ФЧЭ. Если материал высокого структурного совершенства, т. е. отсутствуют центры генерации-рекомбинации ШРХ, темновой ток зависит от процессов Ожерекомбинации. В случае подавления процессов Оже-рекомбинации, параметры прибора будут определяться рекомбинацией ШРХ в области ОПЗ.
Существуют следующие пути уменьшения темнового тока фотодиодов на основе HgCdTe.
-

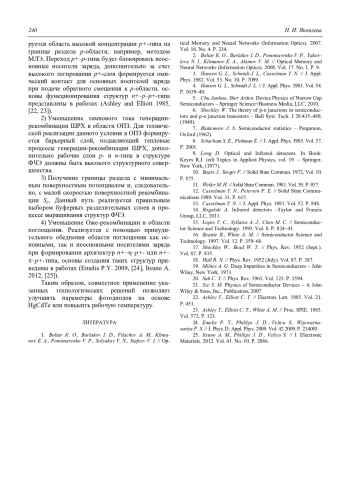

Уменьшение темнового диффузионного тока на границе раздела поглощающего слоя и подложки z = d до нулевого значения Je(z = d) = 0. Для технической реализации данного условия формируется область высокой концентрации р+-типа на границе раздела р-области, например, методом МЛЭ. Переход p+–p-типа будет блокировать неосновные носители заряда, дополнительно за счет высокого легирования p+-слоя формируется омический контакт для основных носителей заряда при подаче обратного смещения к р-области, основы функционирования структур n+–p–p+-типа представлены в работах (Ashley and Elliott 1985, [22, 23]).
-
Уменьшение темнового тока генерациирекомбинации ШРХ в области ОПЗ. Для технической реализации данного условия в ОПЗ формируется барьерный слой, подавляющий тепловые процессы генерации-рекомбинации ШРХ, дополнительно рабочие слои р- и n-типа в структуре ФЧЭ должны быть высокого структурного совершенства.
-
Получение границы раздела с минимальным поверхностным потенциалом и, следовательно, с малой скоростью поверхностной рекомбинации Sp. Данный путь реализуется правильным выбором буферных разделительных слоев в процессе выращивания структур ФЧЭ.
-
Уменьшение Оже-рекомбинации в области поглощения. Реализуется с помощью принудительного обеднения области поглощения как основными, так и неосновными носителями заряда при формировании архитектур n+––p+- или n+– –p+-типа, основы создания таких структур приведены в работах (Emelie P. Y. 2009, [24], Itsuno A. 2012, [25]).
Таким образом, совместное применение указанных технологических решений позволяет улучшить параметры фотодиодов на основе HgCdTe или повысить рабочую температуру.
Список литературы
1. Boltar К. О., Burlakov I. D., Filachev A. M., Klimanov E. A., Ponomarenko V. P., Solyakov V. N., Stafeev V. I. // Optical Memory and Neural Networks (Information Optics). 2007. Vol. 16. No. 4. P. 234.
2. Boltar K. O., Burlakov I. D., Ponomarenko V. P., Yakovleva N. I., Klimanov E. A., Akimov V. M. // Optical Memory and Neural Networks (Information Optics). 2008. Vol. 17. No. 1. P. 9.
3. Hansen G. L., Schmidt J. L., Casselman T. N. // J. Appl. Phys. 1982. Vol. 53. No. 10. P. 7099.
4. Hansen G. L., Schmidt J. L. // J. Appl. Phys. 1983. Vol. 54. P. 1639–40.
5. Chu Junhao, Sher Arden. Device Physics of Narrow Gap Semiconductors – Springer Science+Business Media, LLC, 2010.
6. Shockley W. The theory of p-n junctions in semiconductors and p-n junction transistors – Bell Syst. Tech. J 28:435–489, (1949).
7. Blakemore J. S. Semiconductor statistics – Pergamon, Oxford (1962).
8. Schacham S. E., Finkman E. // J. Appl. Phys. 1985. Vol. 57. P. 2001.
9. Long D. Optical and Infrared detectors. In Book: Keyes R.J. (ed) Topics in Applied Physics, vol. 19. – Springer, New York, (1977).
10. Baars J., Sorger F. // Solid State Commun. 1972, Vol. 10. P. 875.
11. Weiler M. H. // Solid State Commun. 1981. Vol. 39. P. 937.
12. Casselman T. N., Petersen P. E. // Solid State Communications 1980. Vol. 33. P. 615.
13. Casselman T. N. // J. Appl. Phys. 1981. Vol. 52. P. 848.
14. Rogalski A. Infrared detectors –Taylor and Francis Group, LLC, 2011.
15. Lopes V. C., Syllaios A. J., Chen M. C. // Semiconductor Science and Technology. 1993. Vol. 8. P. 824−41.
16. Beattie R., White A. M. // Semiconductor Science and Technology. 1997. Vol. 12. P. 359–68.
17. Shockley W., Read W. T. // Phys. Rev. 1952 (Sept.). Vol. 87. P. 835.
18. Hall R. N. // Phys. Rev. 1952 (July). Vol. 87. P. 387.
19. Milnes A. G. Deep Impurities in Semiconductors – John Wiley, New York, 1973.
20. Sah C. T. // Phys. Rev. 1961. Vol. 123. P. 1594.
21. Sze S. M. Physics of Semiconductor Devices – A John Wiley & Sons, Jnc., Publication, 2007
22. Ashley T., Elliott C. T. // Electron. Lett. 1985. Vol. 21. P. 451.
23. Ashley T., Elliott C. T., White A. M. // Proc. SPIE. 1985. Vol. 572. P. 123.
24. Emelie P. Y., Phillips J. D., Velicu S., Wijewarnasuriya P. S. // J. Phys. D: Appl. Phys. 2009. Vol. 42 2009. P. 234003.
25. Itsuno A. M., Phillips J. D., Velicu S. // J. Electronic Materials. 2012. Vol. 41. No. 10. P. 2886.
1. К. О. Boltar, I. D. Burlakov, A. M. Filachev, E. A. Klimanov, V. P. Ponomarenko, V. N. Solyakov, and V. I. Stafeev, Optical Memory and Neural Networks (Information Optics) 16 (4), 234 (2007).
2. K. O. Boltar, I. D. Burlakov, V. P. Ponomarenko, N. I. Yakovleva, E. A. Klimanov, and V. M. Akimov, Optical Memory and Neural Networks (Information Optics) 17 (1), 9 (2008).
3. G. L. Hansen, J. L. Schmidt, and T. N. Casselman, J. Appl. Phys. 53 (10), 7099 (1982).
4. G. L. Hansen and J. L. Schmidt, J. Appl. Phys. 54, 1639 (1983).
5. Junhao Chu and Arden Sher, Device Physics of Narrow Gap Semiconductors, (Springer Science+Business Media, LLC, 2010).
6. W. Shockley, The theory of p-n junctions in semiconductors and p-n junction transistors. (Bell Syst. Tech. 1949).
7. J. S. Blakemore, Semiconductor statistics. (Pergamon, Oxford, 1962).
8. S. E. Schacham and E. Finkman, J. Appl. Phys. 57, 2001 (1985).
9. D. Long, Optical and Infrared detectors. In Book: Keyes R.J. (ed), Topics in Applied Physics, vol 19. (Springer, New York, 1977).
10. J. Baars and F. Sorger, Solid State Commun. 10, 875 (1972).
11. M. H. Weiler, Solid State Commun. 39, 937 (1981).
12. T. N. Casselman and P. E. Petersen, Solid State Communications 33, 615 (1980).
13. T. N. Casselman, J. Appl. Phys. 52, 848 (1981).
14. A. Rogalski, Infrared detectors, (Taylor and Francis Group, LLC, 2011).
15. V. C. Lopes, A. J., Syllaios, and M. C. Chen, Semiconductor Science and Technology 8, 824 (1993).
16. R. Beattie and A. M. White, Semiconductor Science and Technology 12, 359 (1997).
17. W. Shockley and W. T. Read, Phys. Rev. 87, 835 (1952, Sept.).
18. R. N. Hall, Phys. Rev. 87, 387 (1952, July).
19. A. G. Milnes, Deep Impurities in Semiconductors (John Wiley, New York, 1973).
20. C. T. Sah, Phys. Rev. 123, 1594 (1961).
21. S. M. Sze, Physics of Semiconductor Devices (A John Wiley & Sons, Jnc., Publication, 2007).
22. T. Ashley and C. T. Elliott, Electron. Lett. 21, 451 (1985).
23. T. Ashley, C. T. Elliott, and A. M. White, Proc. SPIE 572, 123 (1985).
24. P. Y. Emelie, J. D. Phillips, S. Velicu, and P. S. Wijewarnasuriya, J. Phys. D: Appl. Phys. 42, 234003 (2009).
25. A. M. Itsuno, J. D. Phillips, and S. Velicu, J. Electronic Materials 41 (10), 2886 (2012).
