Статья: Характеристики бесферритного индуктивного ртутного разряда низкого давления в замкнутой кварцевой трубке (2018)

Читать

Читать онлайн

Проведено экспериментальное исследование электрических и излучательных характеристик ртутного бесферритного индуктивного разряда в лампе, образованной замкнутой кварцевой трубкой с внутренним диаметром dвн = 25 мм. Разряд возбуждался на частоте f = 1,7 МГц в смеси паров ртути (~10-2 мм рт. ст.) и аргона (1,0 мм рт. ст.) с помощью трехвитковой индуктивной катушки, размещенной по «внутреннему» периметру лампы длиной 500 мм и высотой 130 мм. Измерения, проведенные в интервале мощности плазмы Рpl = 52–112 Вт, показали, что ток катушки индуктивности Ic, мощность потерь в проводе катушки Pcoil, и средняя по сечению разрядной трубки напряженность ВЧ электрического поля в плазме Ēpl, минимальны, а разрядный ток лампы Ipl и КПД генерации УФ-излучения лампы на длине волны 254 нм ηlamp = Ф254/Рlamp максимальны при мощности плазмы Ppl = 85–90 Вт. Поток УФ-излучения лампы Ф254 и КПД генерации УФ-излучения плазмы ηpl = Ф254/Рpl возрастают практически линейно с увеличением мощности плазмы от 28 до 72 Вт и от 0,52 до 0,65 соответственно.

Characteristics of the ferrite-free inductively-coupled low pressure mercury discharge excited in the closed-loop lamp made from quartz tube of 25 mm inner diameter were experimentally studied. The discharge was ignited and maintained at a frequency of 1.7 MHz and at plasma RF power of 52–112 W in the mixture of mercury vapor (~ 10-2 Torr) and argon (1.0 Torr) with the help of a 3-turn induction coil disposed along the closed-loop lamp inner perimeter. The explored lamp had the shape of elongated ellipsis and was of 500 cm in length and 130 cm in width. It was found that coil RF current, Ic, coil power losses, Pcoil, and plasma RF electric field, Ēpl, were minimal while lamp current, Ipl, and lamp ultraviolet (254 nm wavelength) radiation efficiency, lamp = Ф254/Рlamp, were maximal at plasma power, Ppl = 85–90 W. Lamp UV radiation flux, Ф254, and plasma UV radiation generation efficiency, pl = Ф254/Рpl, grew practically linearly with plasma power from 28 to 72 W, and from 52 % to 65 %, respectively.

Ключевые фразы: ультрафиолетовое излучение, индукционный разряд, ртутная плазма низкого давления, индуктивная катушка

Автор (ы): Старшинов Павел Валерьевич, Попов Олег Алексеевич, Ирхин Игорь Вячеславович, Левченко Владимир Александрович, Васина Виктория Николаевна

Журнал: ПРИКЛАДНАЯ ФИЗИКА

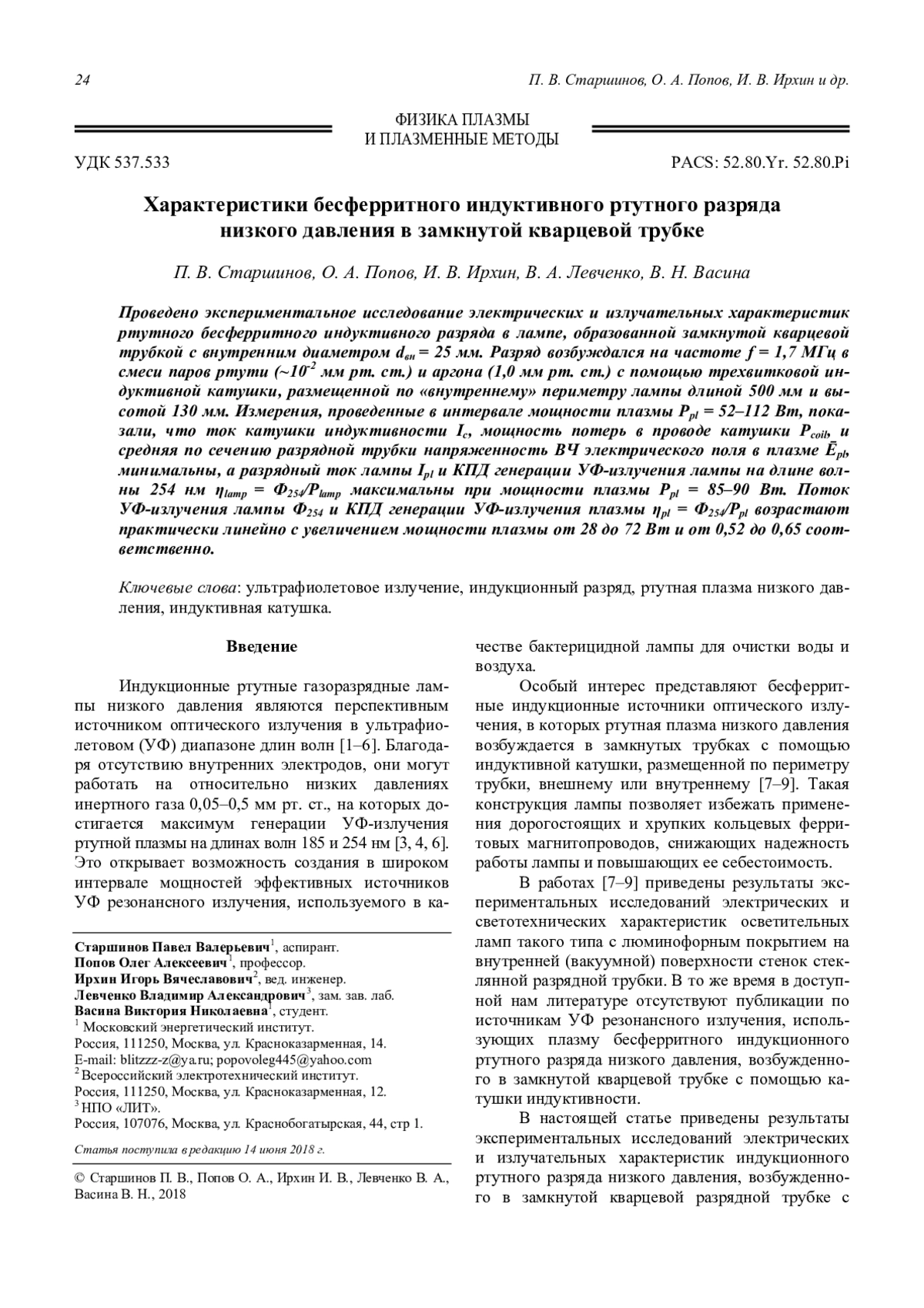

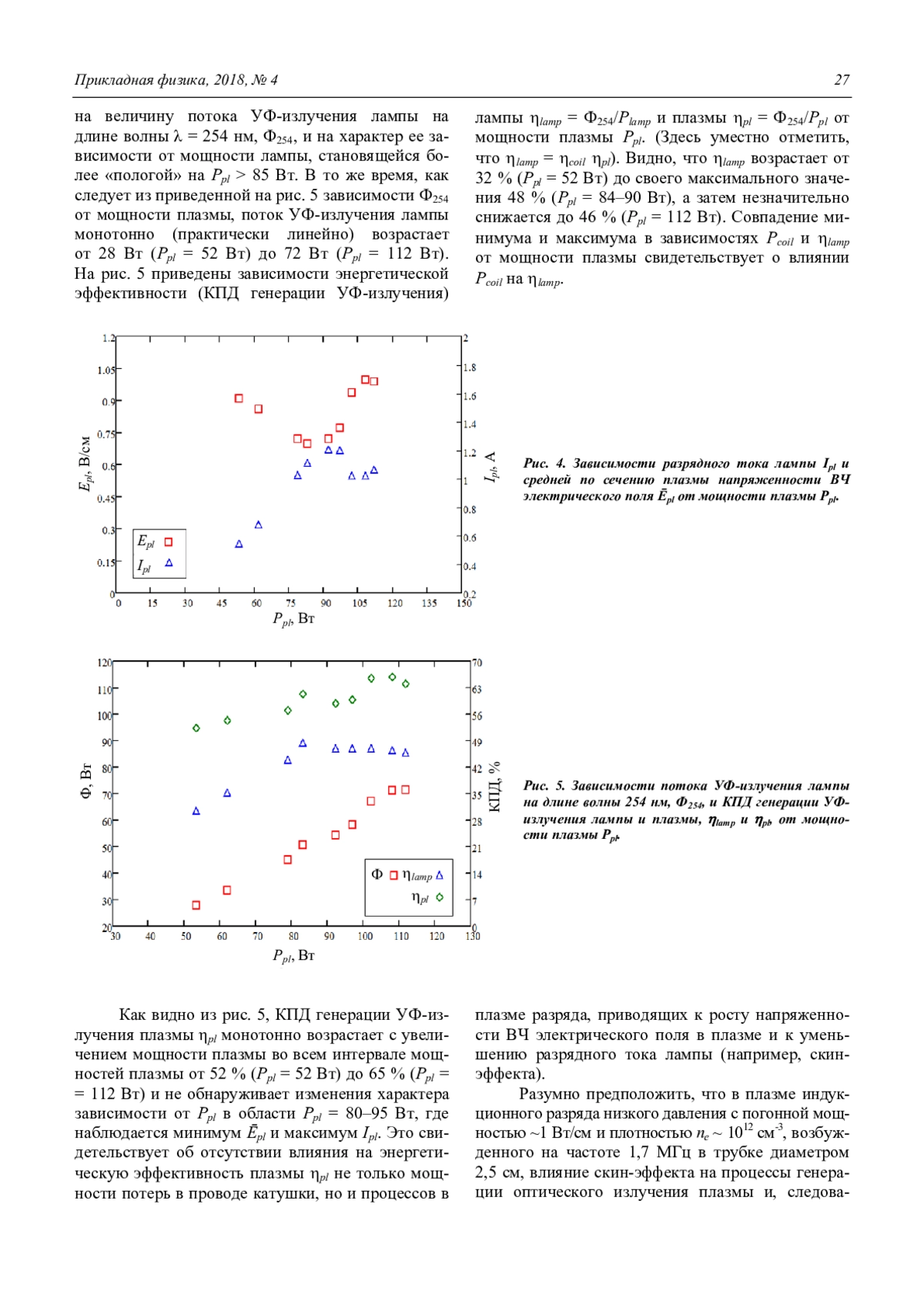

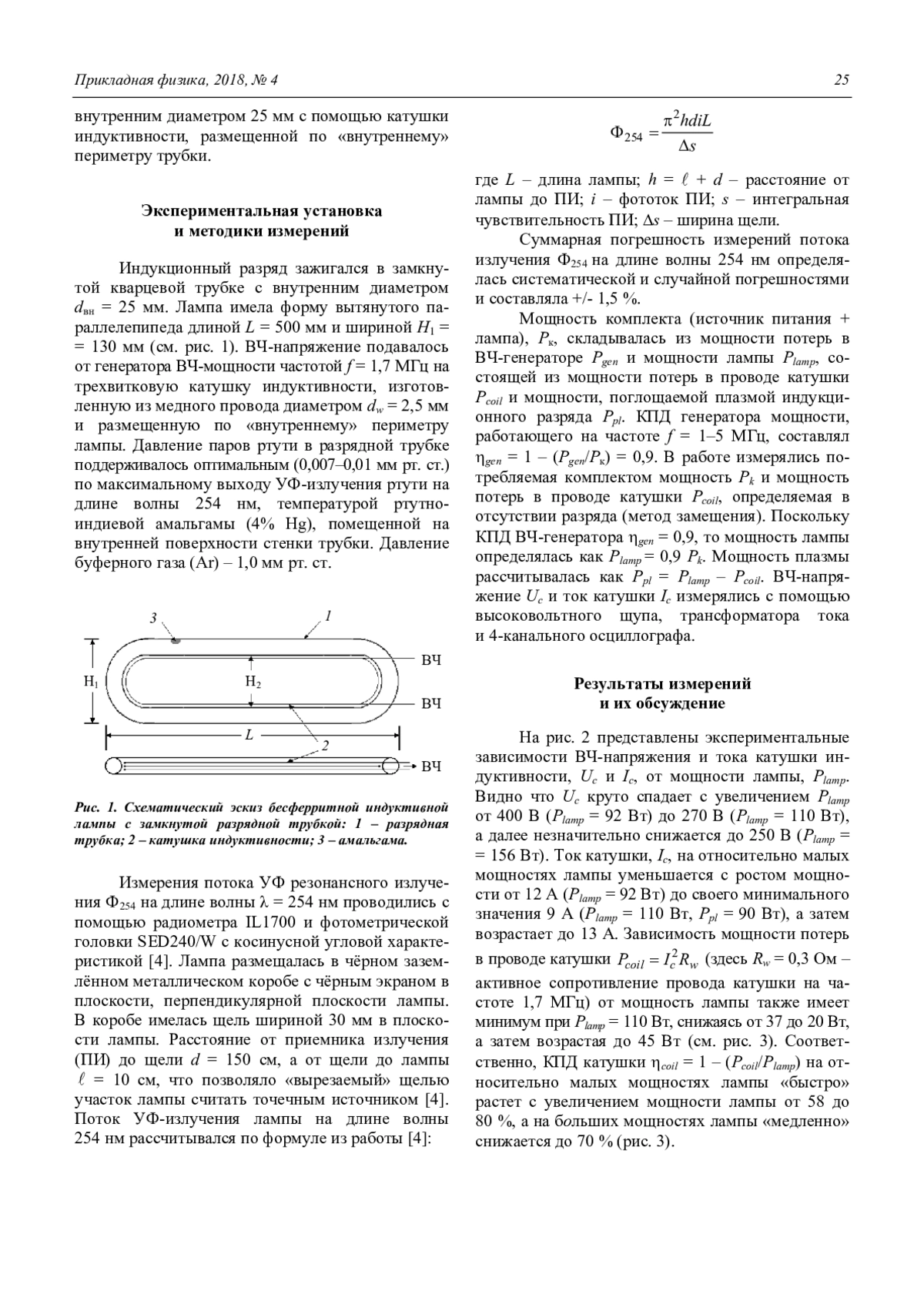

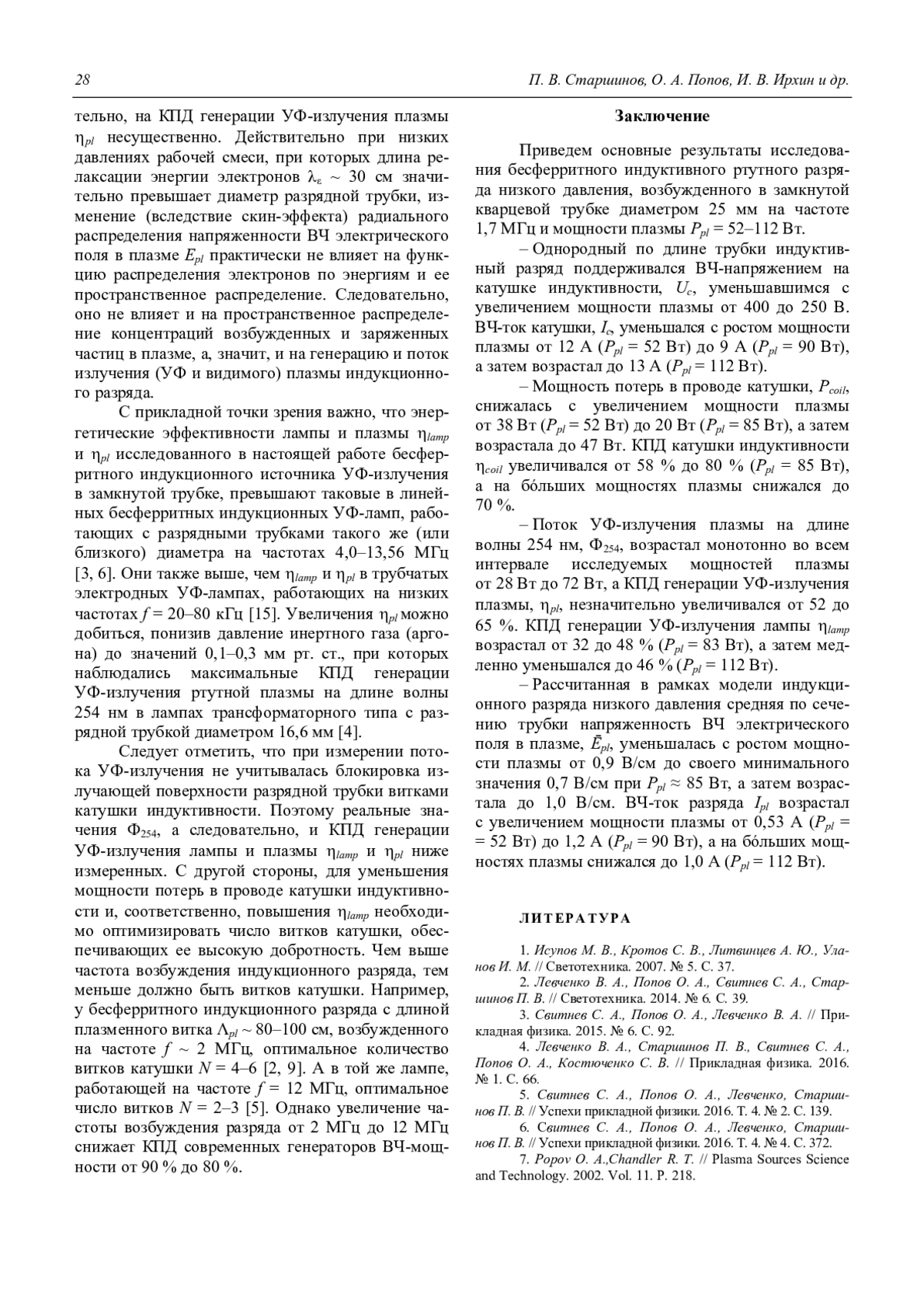

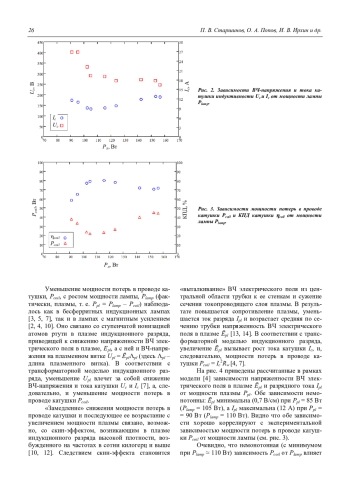

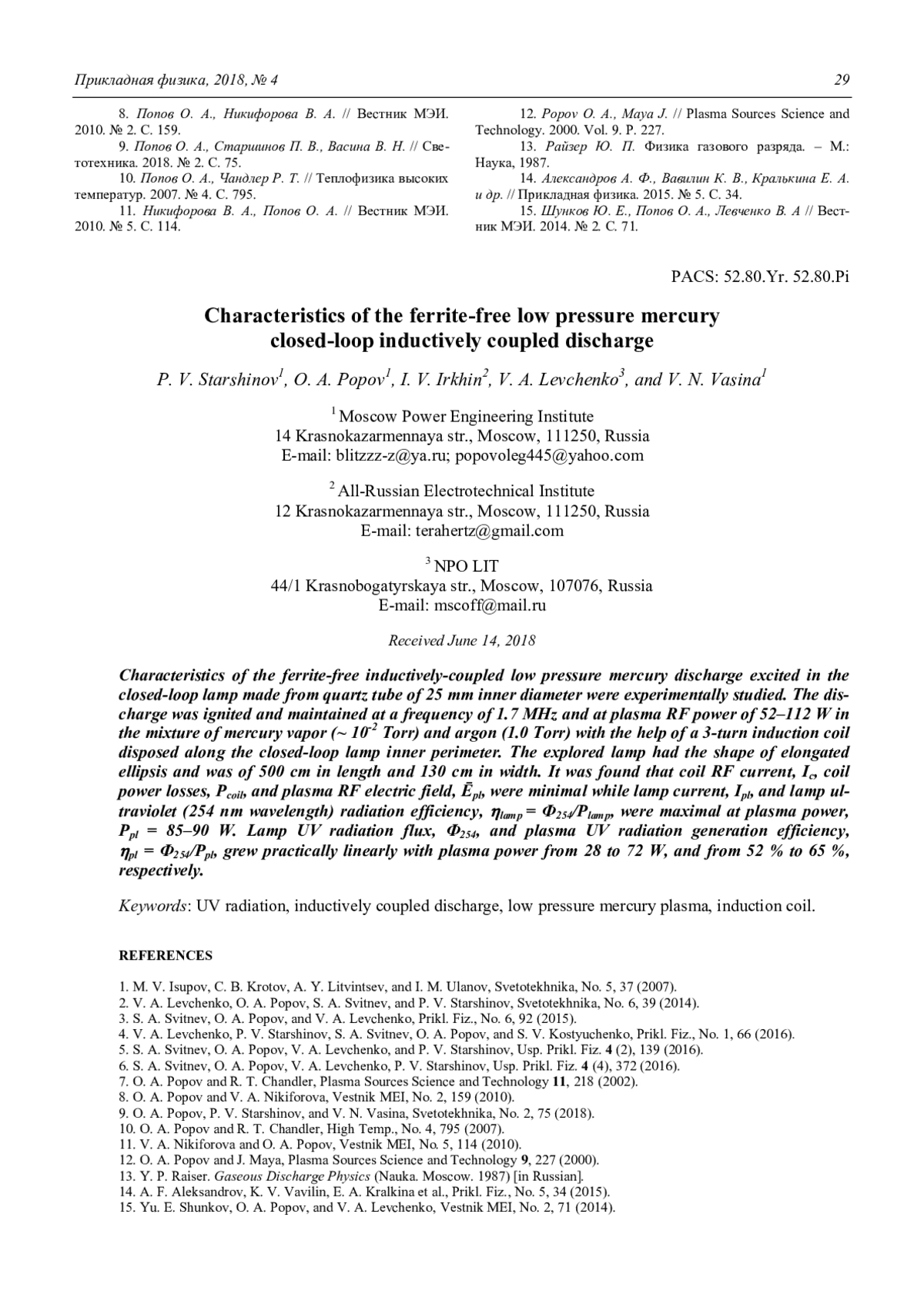

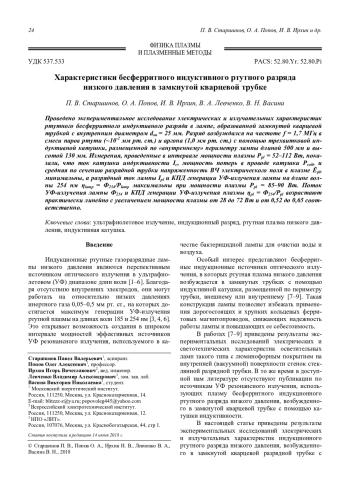

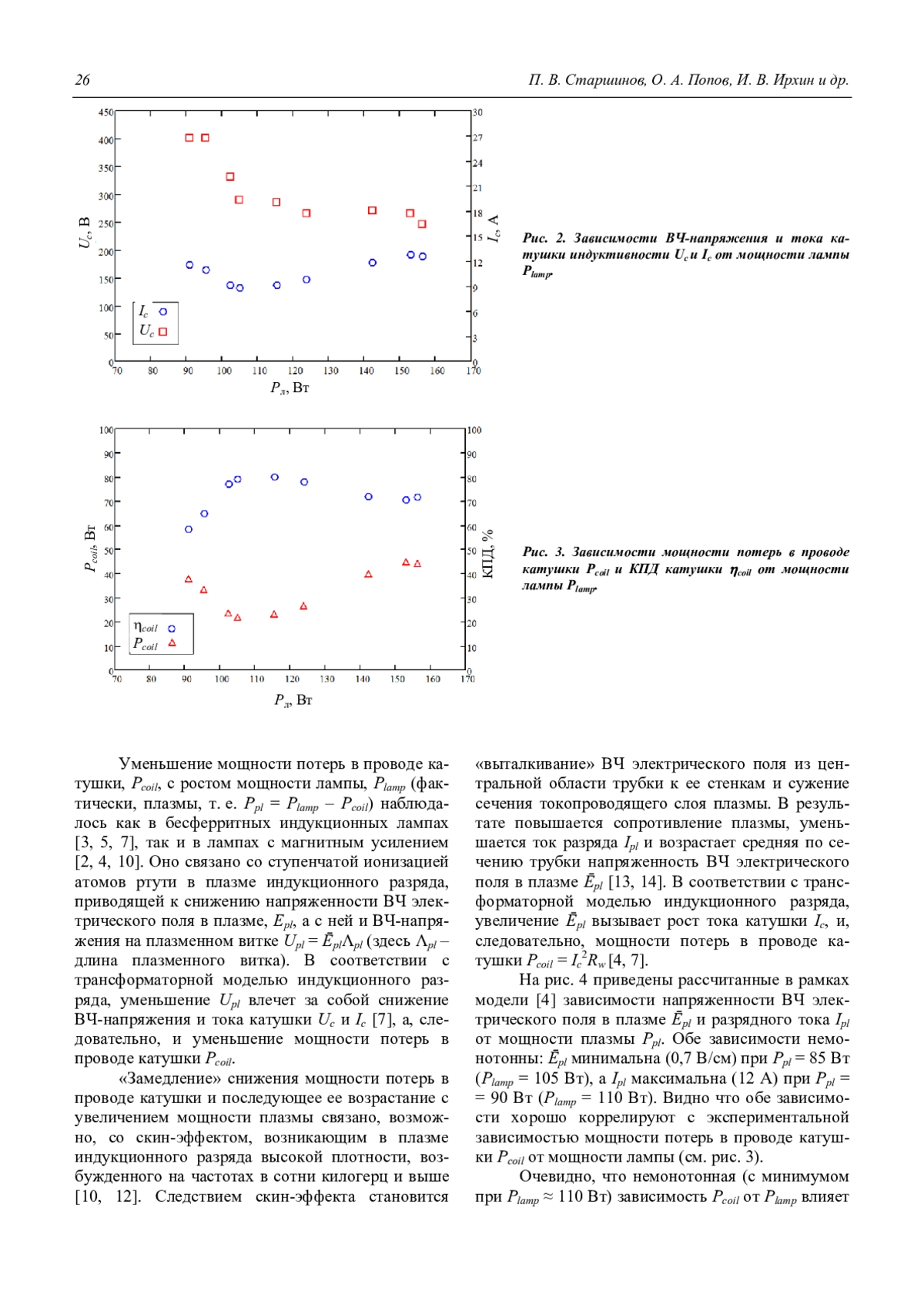

Предпросмотр статьи

Идентификаторы и классификаторы

SCI: Физика
УДК: 537.533. Электронные (катодные) пучки и геометрическая оптика. Электронная оптика
eLIBRARY ID: 35653658

Для цитирования:

СТАРШИНОВ П. В., ПОПОВ О. А., ИРХИН И. В., ЛЕВЧЕНКО В. А., ВАСИНА В. Н. ХАРАКТЕРИСТИКИ БЕСФЕРРИТНОГО ИНДУКТИВНОГО РТУТНОГО РАЗРЯДА НИЗКОГО ДАВЛЕНИЯ В ЗАМКНУТОЙ КВАРЦЕВОЙ ТРУБКЕ // ПРИКЛАДНАЯ ФИЗИКА. 2018. №4

Текстовый фрагмент статьи

Приведем основные результаты исследования бесферритного индуктивного ртутного разряда низкого давления, возбужденного в замкнутой кварцевой трубке диаметром 25 мм на частоте 1,7 МГц и мощности плазмы Рpl = 52–112 Вт.

– Однородный по длине трубки индуктивный разряд поддерживался ВЧ-напряжением на катушке индуктивности, Uc, уменьшавшимся с увеличением мощности плазмы от 400 до 250 В. ВЧ-ток катушки, Ic, уменьшался с ростом мощности плазмы от 12 А (Рpl = 52 Вт) до 9 А (Рpl = 90 Вт), а затем возрастал до 13 А (Рpl = 112 Вт).

– Мощность потерь в проводе катушки, Рcoil, снижалась с увеличением мощности плазмы от 38 Вт (Рpl = 52 Вт) до 20 Вт (Рpl = 85 Вт), а затем возрастала до 47 Вт. КПД катушки индуктивности coil увеличивался от 58 % до 80 % (Рpl = 85 Вт), а на бóльших мощностях плазмы снижался до 70 %.

– Поток УФ-излучения плазмы на длине волны 254 нм, Ф254, возрастал монотонно во всем интервале исследуемых мощностей плазмы от 28 Вт до 72 Вт, а КПД генерации УФ-излучения плазмы, pl, незначительно увеличивался от 52 до 65 %. КПД генерации УФ-излучения лампы lamp возрастал от 32 до 48 % (Рpl = 83 Вт), а затем медленно уменьшался до 46 % (Рpl = 112 Вт).

– Рассчитанная в рамках модели индукционного разряда низкого давления средняя по сечению трубки напряженность ВЧ электрического поля в плазме, Ēpl, уменьшалась с ростом мощности плазмы от 0,9 В/см до своего минимального значения 0,7 В/см при Рpl ≈ 85 Вт, а затем возрастала до 1,0 В/см. ВЧ-ток разряда Ipl возрастал с увеличением мощности плазмы от 0,53 А (Рpl = = 52 Вт) до 1,2 А (Рpl = 90 Вт), а на бóльших мощностях плазмы снижался до 1,0 А (Рpl = 112 Вт).

Список литературы

1. Исупов М. В., Кротов С. В., Литвинцев А. Ю., Уланов И. М. // Светотехника. 2007. № 5. С. 37.
2. Левченко В. А., Попов О. А., Свитнев С. А., Старшинов П. В. // Светотехника. 2014. № 6. С. 39.
3. Свитнев С. А., Попов О. А., Левченко В. А. // Прикладная физика. 2015. № 6. С. 92.
4. Левченко В. А., Старшинов П. В., Свитнев С. А., Попов О. А., Костюченко С. В. // Прикладная физика. 2016. № 1. С. 66.
5. Свитнев С. А., Попов О. А., Левченко, Старшинов П. В. // Успехи прикладной физики. 2016. Т. 4. № 2. С. 139.
6. Свитнев С. А., Попов О. А., Левченко, Старшинов П. В. // Успехи прикладной физики. 2016. Т. 4. № 4. С. 372.
7. Popov O. A.,Chandler R. T. // Plasma Sources Science and Technology. 2002. Vol. 11. P. 218.
8. Попов О. А., Никифорова В. А. // Вестник МЭИ. 2010. № 2. С. 159.
9. Попов О. А., Старшинов П. В., Васина В. Н. // Светотехника. 2018. № 2. С. 75.
10. Попов О. А., Чандлер Р. Т. // Теплофизика высоких температур. 2007. № 4. С. 795.
11. Никифорова В. А., Попов О. А. // Вестник МЭИ. 2010. № 5. С. 114.
12. Popov O. A., Maya J. // Plasma Sources Science and Technology. 2000. Vol. 9. P. 227.
13. Райзер Ю. П. Физика газового разряда. – М.: Наука, 1987.
14. Александров А. Ф., Вавилин К. В., Кралькина Е. А. и др. // Прикладная физика. 2015. № 5. С. 34.
15. Шунков Ю. Е., Попов О. А., Левченко В. А // Вестник МЭИ. 2014. № 2. С. 71.

1. M. V. Isupov, С. В. Krotov, A. Y. Litvintsev, and I. M. Ulanov, Svetotekhnika, No. 5, 37 (2007).
2. V. A. Levchenko, O. A. Popov, S. A. Svitnev, and P. V. Starshinov, Svetotekhnika, No. 6, 39 (2014).
3. S. A. Svitnev, O. A. Popov, and V. A. Levchenko, Prikl. Fiz., No. 6, 92 (2015).
4. V. A. Levchenko, P. V. Starshinov, S. A. Svitnev, O. A. Popov, and S. V. Kostyuchenko, Prikl. Fiz., No. 1, 66 (2016).
5. S. A. Svitnev, O. A. Popov, V. A. Levchenko, and P. V. Starshinov, Usp. Prikl. Fiz. 4 (2), 139 (2016).
6. S. A. Svitnev, O. A. Popov, V. A. Levchenko, P. V. Starshinov, Usp. Prikl. Fiz. 4 (4), 372 (2016).
7. O. A. Popov and R. T. Chandler, Plasma Sources Science and Technology 11, 218 (2002).
8. O. A. Popov and V. A. Nikiforova, Vestnik MEI, No. 2, 159 (2010).
9. О. А. Popov, P. V. Starshinov, and V. N. Vasina, Svetotekhnika, No. 2, 75 (2018).
10. O. A. Popov and R. T. Chandler, High Temp., No. 4, 795 (2007).
11. V. A. Nikiforova and O. A. Popov, Vestnik MEI, No. 5, 114 (2010).
12. O. A. Popov and J. Maya, Plasma Sources Science and Technology 9, 227 (2000).
13. Y. P. Raiser. Gaseous Discharge Physics (Nauka. Moscow. 1987) [in Russian].
14. A. F. Aleksandrov, K. V. Vavilin, E. A. Kralkina et al., Prikl. Fiz., No. 5, 34 (2015).
15. Yu. E. Shunkov, O. A. Popov, and V. A. Levchenko, Vestnik MEI, No. 2, 71 (2014).
