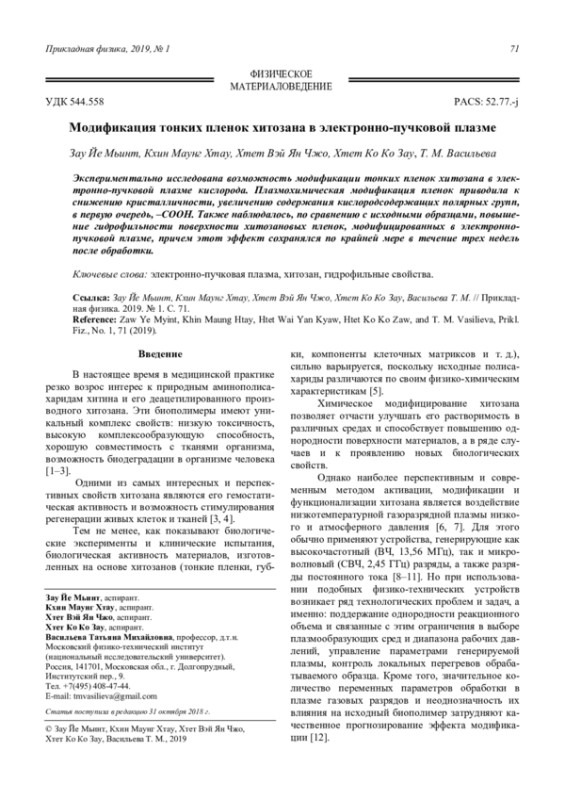

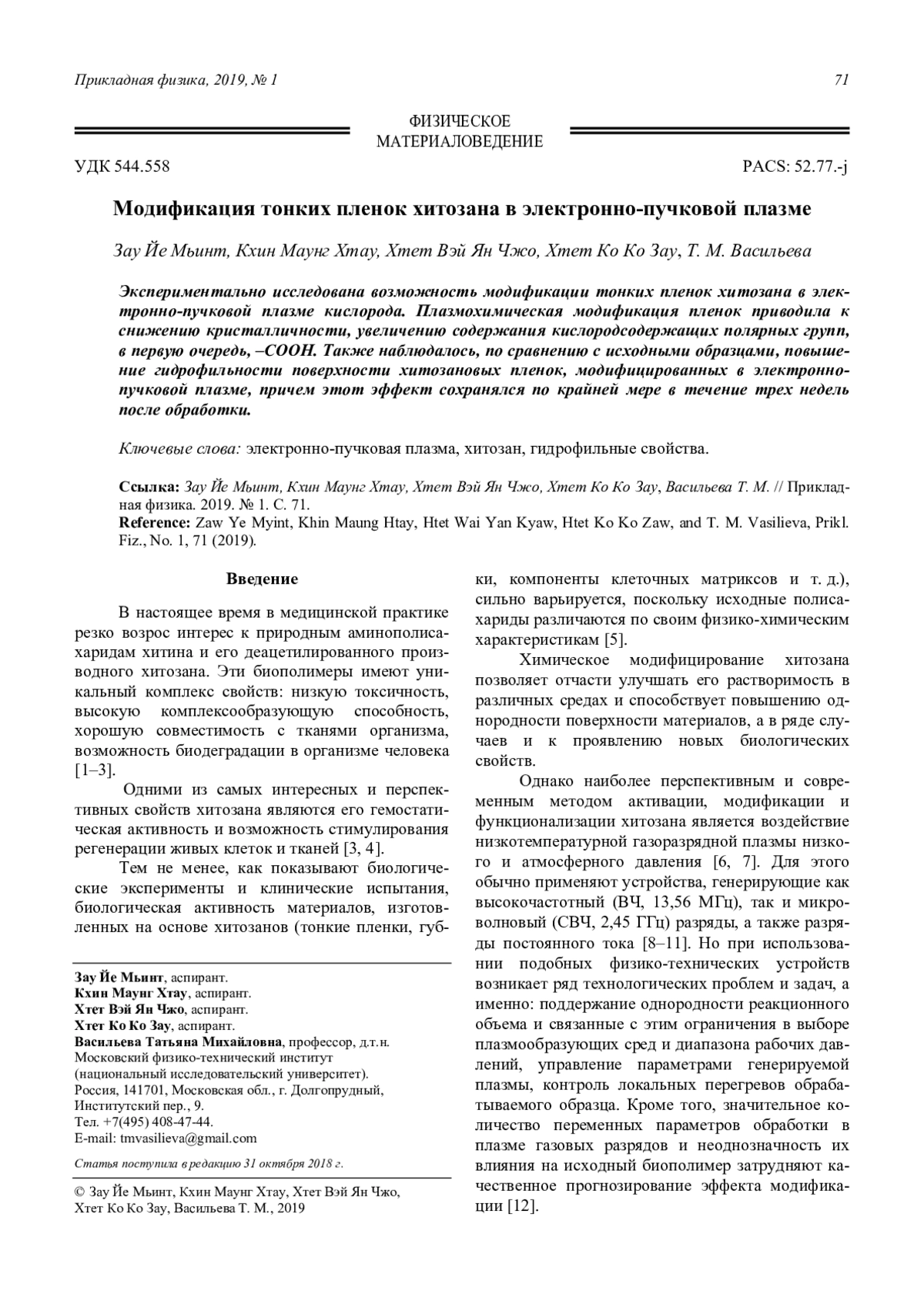

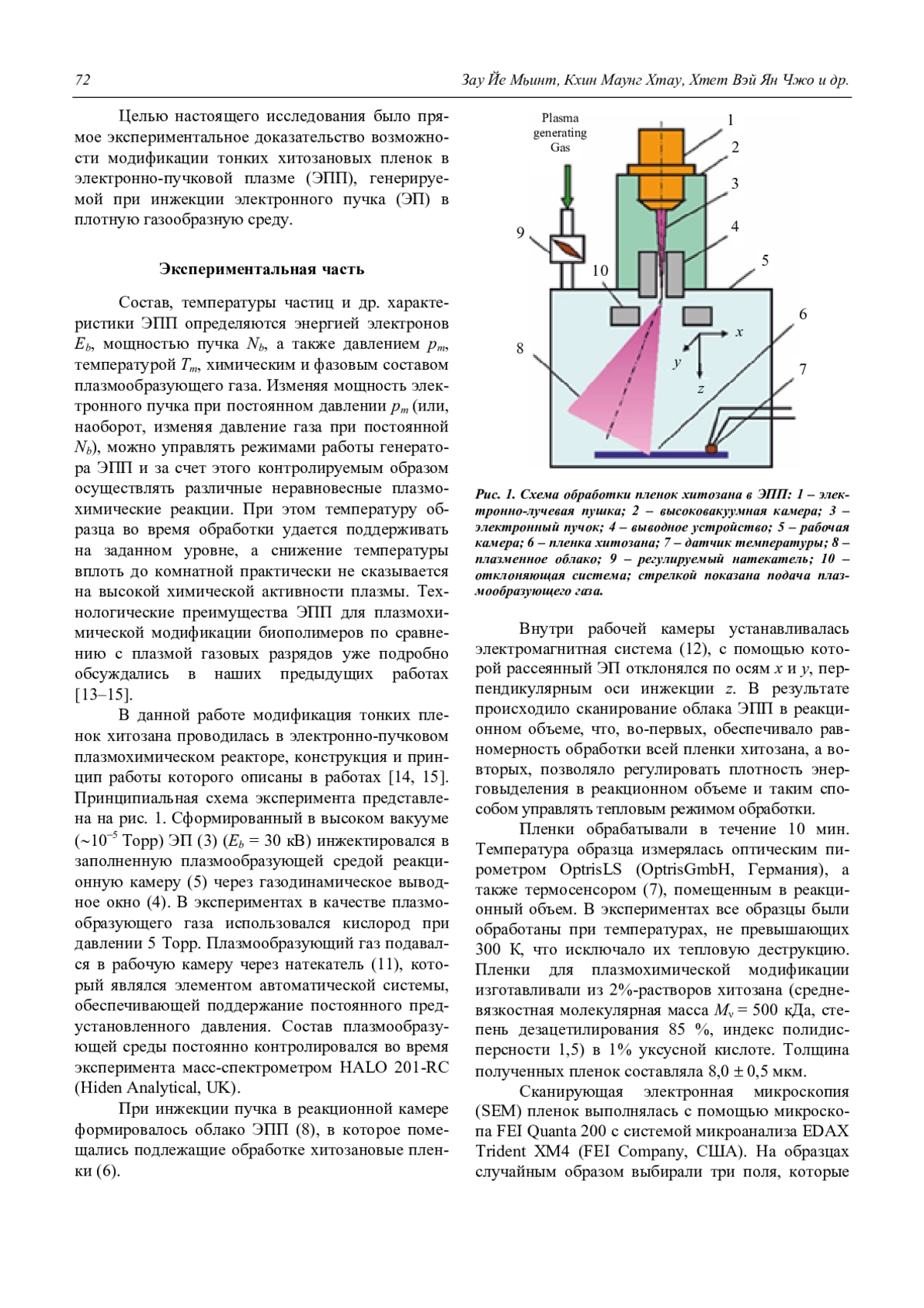

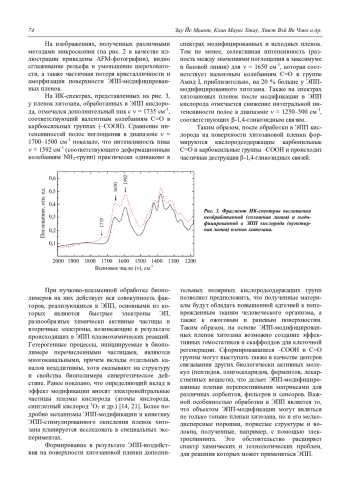

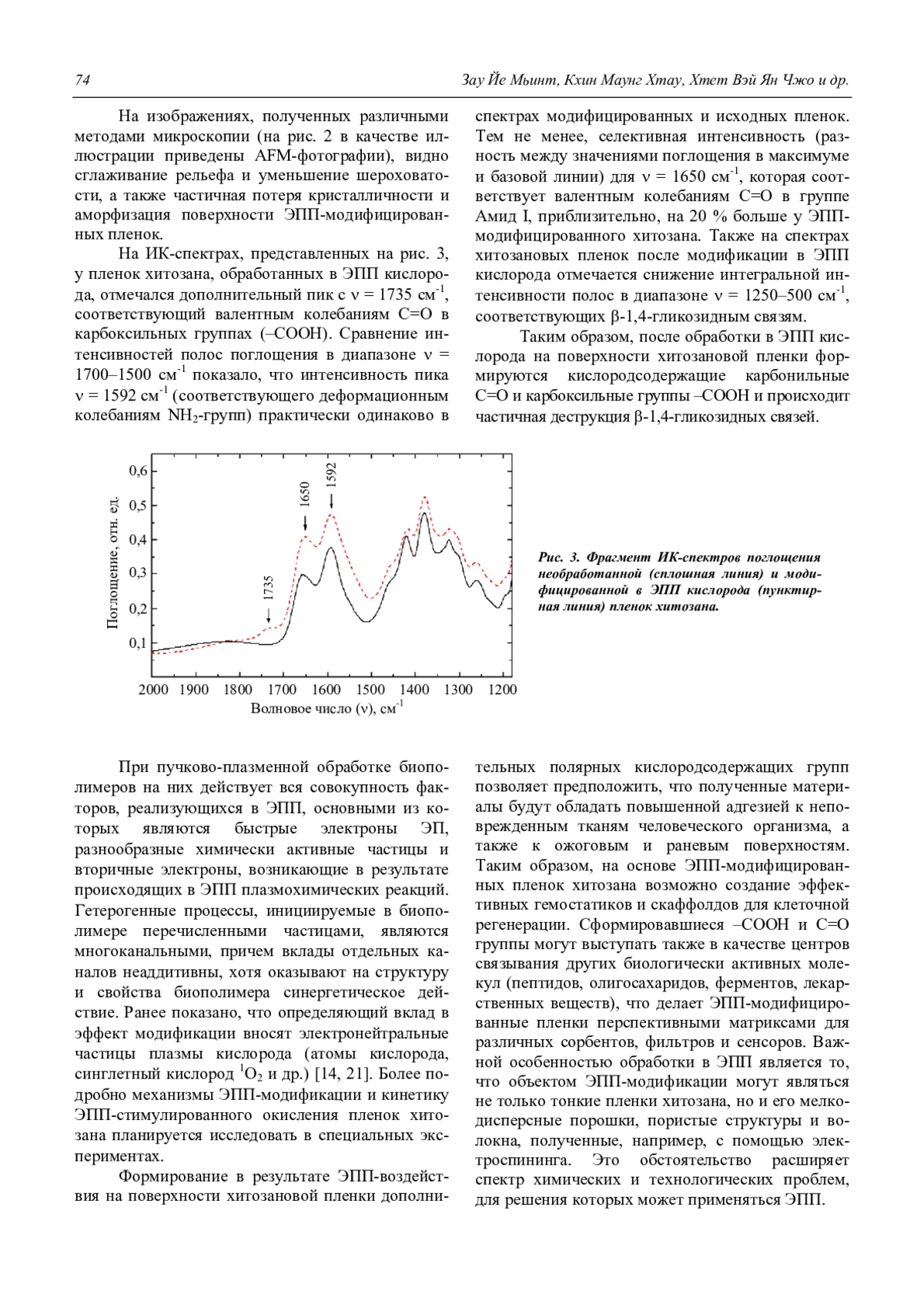

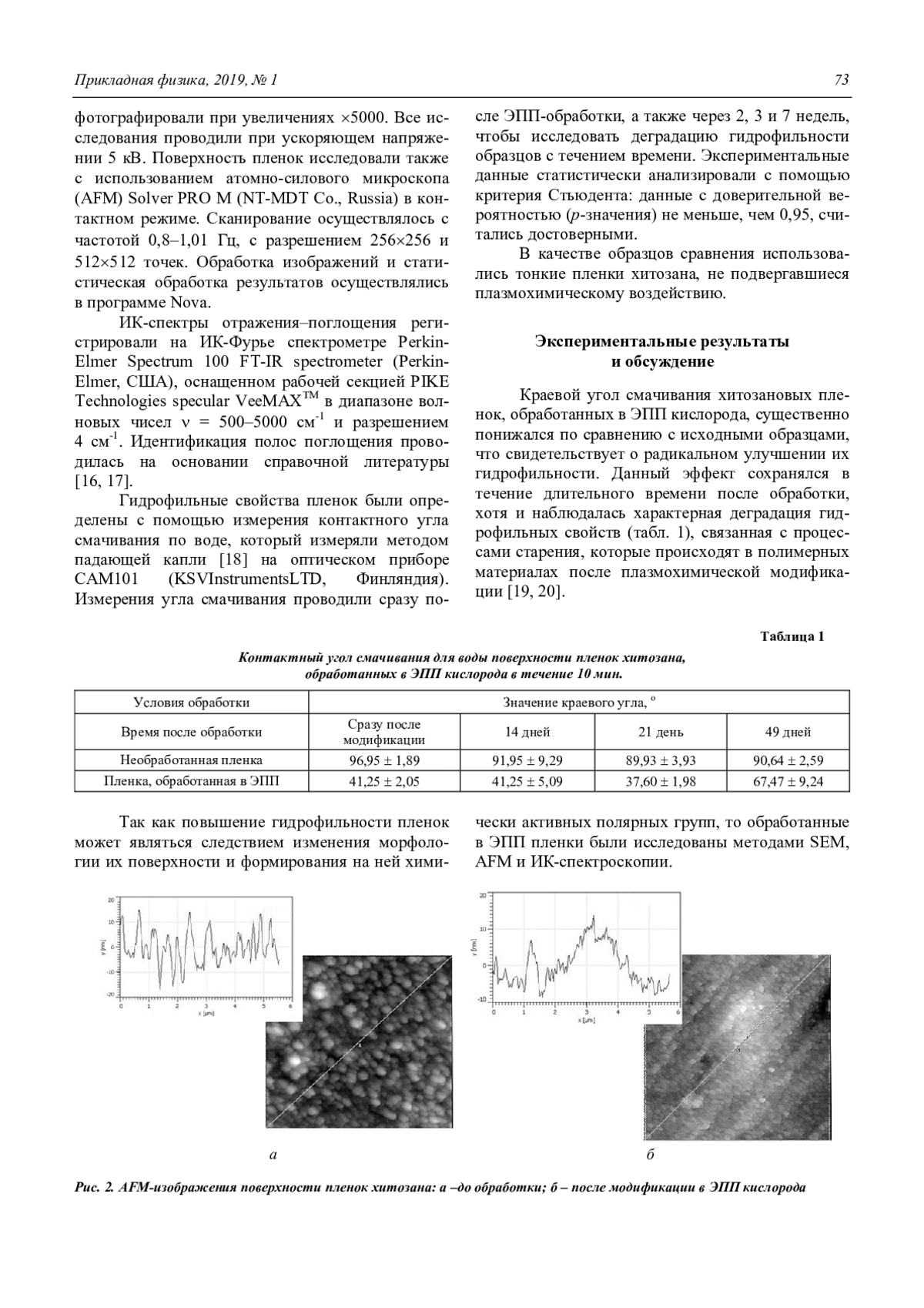

Статья: Модификация тонких пленок хитозана в электронно-пучковой плазме (2019)

Установлено, что интегральные функции распределения спектров люминесценции ограненных алмазов природного происхождения по форме и положению в частотной области заметно отличаются от образцов бриллиантов лабораторного изготовления. Данные интегральные функции могут использоваться для идентификации бриллиантов различного происхождения.

При обработке поверхности CuCrZr-бронзы сканирующим пучком наносекундных лазерных импульсов с длиной волны излучения 355 нм выявлено образование структур в виде сфер диаметром около 500 нм, расположенных на ножках высотой до 1 мкм. Обнаружено влияние плотности энергии лазерного излучения и скорости сканирования лазерным пучком на формирование данных субмикронных структур. Показана возможность улучшения качества соединения металлических сплавов при диффузионной сварке за счет лазерной обработки поверхностей заготовок.

В работе рассматривается деформационное действие света на крупные плоские микрокристаллы (ПМК) галогенидов серебра AgBr толщиной порядка 40–80 нм и диаметром в пределах 40–500 мкм, синтезированных методом контролируемой двухструйной эмульсификации (КДЭ).

Исследована тонкая пленка, полученная осаждением на подложку фрагментов углеродного волокна, образовавшихся вследствие его взрывного разрушения при пропускании сильных импульсных токов. Показано, что при напряжении порядка 300 В пленка входит в область отрицательного дифференциального сопротивления N-типа, в которой наблюдаются релаксационные осцилляции напряжения. Предложен механизм возникновения отрицательного дифференциального сопротивления и появления осцилляций напряжения.

Статья является развитием градиентного подхода с нейронной схемой в качестве формирователя изображения для ФПУ с микросканированием. В рассматриваемой модели широко используется метод наименьших квадратов (МНК). Данная МНК-модель обеспечивает оценку вариантов обработки на основе сопоставления градиентов сигналов и матриц неизвестных, соответствующих формируемым изображениям. Модель включает сопоставление градиентов сигналов и неизвестных, систему линейных уравнений относительно неизвестных, соответствующую системе нейронную схему; традиционное решение системы используется для формирования критерия остановки нейронной схемы.

Изучены свойства спектров рентгеновского дифракционного отражения многослойных периодических гетероструктур AlGaAs/GaAs в зависимости от толщины и состава материала слоев и количества периодов. Показано, что количество и интенсивность дополнительных дифракционных максимумов на кривых качания возрастает с увеличением толщины слоев и количества периодов. Состав слоев не влияет на количество максимумов, а изменяет их угловое положение и полуширину. Проводилось сравнение численных расчетов с экспериментальными спектрами, измеренными для гетероструктуры, выращенной методом молекулярнопучковой эпитаксии и состоящей из 50 периодов, в которых барьер AlxGa1-xAs имел состав x  26,7 % и толщину d  51,6 нм, а квантовая яма GaAs – толщину d  4,6 нм. Установлено хорошее соответствие рассчитанных параметров с технологическими данными и результатами измерения на просвечивающем электронном микроскопе.

Проведены исследования влияния оптического излучения на адмиттанс МДП-структур на основе n(p)-Hg1–xCdxTe (x = 0,21–0,23), выращенного методом молекулярно-лучевой эпитаксии с приповерхностными варизонными слоями с повышенным содержанием CdTe и без таких слоев. Установлено, что освещение существенно изменяет вид полевых зависимостей емкости и приведенной проводимости в режиме инверсии для структуры с варизонным слоем. Изменение емкости МДП-структуры в режиме инверсии происходит по двум механизмам: уменьшение времени формирования инверсионного слоя, увеличение значения емкости в минимуме низкочастотной ВФХ. Приведенная проводимость МДП-структуры при освещении уменьшается на низких частотах, но возрастает на высоких частотах.

Изучено изменение поверхностных свойств семян пшеницы под воздействием нетермической плазмы, инициируемой тлеющим разрядом атмосферного давления в аргоне. Воздействие на оболочку семени неравновесной плазмы тлеющего разряда атмосферного давления приводит к модификации поверхности семени, заключающееся в проявлении на поверхности семени мелкоячеистой сетчатой структуры. При увеличении длительности воздействия или мощности разряда эффекты травления на поверхности семени усиливаются, но при этом скорость прорастания семян не увеличивается с интенсификацией параметров обработки.

В данной работе приводятся результаты моделирования плазмы в газоразрядной камере ион-ного двигателя ИД-50. Для получения этих данных использовалась двухмерная кинетическая модель, основанная на методе «частиц в ячейках» (Particle-in-Cell). Анализ результатов, которые лежат в хорошем соответствии с экспериментальными данными, позволил выявить корреляцию между траекториями первичных электронов и эффективностью работы газоразрядной камеры. Показана взаимосвязь между геометрией магнитной системы, определяющей траектории первичных электронов, картиной течения ионной компоненты и величиной энергетической цены иона.

В статье представлены результаты измерения потенциала изолированного коллектора, облучаемого электронным пучком в среднем вакууме, при различных значениях  – коэффициента вторичной электронной эмиссии электронов (ВЭЭ). Изменение  обеспечено плавным перемещением относительно электронного пучка коллектора, составленного из двух металлов (алюминия и титана) с резко различающимися значениями коэффициента ВЭЭ. Предложена модель, удовлетворительно описывающая измеренную зависимость, и методика, позволяющая по установившемуся потенциалу изолированного коллектора оценивать коэффициент ВЭЭ различных материалов, в том числе и диэлектриков.

статье представлены результаты экспериментального исследования процесса формирования и движения ударных волн при высоковольтном электрическом разряде в воде. Для рассматриваемого режима разрядов определены давление и скорость фронта ударной волны и рассчитан момент достижения ударной волной максимальной интенсивности.

В настоящее время в ряде ионных электронно-циклотронных резонансных (ЭЦР) источников для создания и нагрева плазмы используется мощное микроволновое излучение современных гиротронов. Вследствие большой мощности излучения такие системы работают в основном в импульсном режиме. Этот тип ионных ЭЦР-источников был разработан в Институте прикладной физики Российской академии наук, и большая часть экспериментальных исследований была выполнена на установке SMIS 37. Для создания плазмы на SMIS 37 использовались гиротроны с частотами 37,5 и 75 ГГц и максимальными мощностями 100 и 200 кВт, соответственно. Такое микроволновое излучение позволяло создавать плазму с уникальными параметрами: электронной плотностью более 1013 см–3, электронной температурой 50–300 эВ, ионной температурой около 1 эВ. Принципиальное отличие этих систем от традиционных ЭЦР-источников состоит в реализации так называемого квазигазодинамического режима удержания плазмы в ловушке. В соответствии с режимом удержания такие источники были названы «газодинамическими ЭЦР-источниками». В этих системах время жизни плазмы обычно составляет несколько десятков микросекунд, что в сочетании с высокой электронной концентрацией приводит к формированию плазменных потоков из ловушки с плотностями до 1–10 А/см2. Была продемонстрирована возможность создания пучков МЗИ (азот, аргон) и протонных (дейтронных) пучков с токами на уровне сотен мА при среднеквадратичном нормализованном эмиттансе порядка 0,1 ×мм×мрад. Следующим шагом в исследованиях является переход к непрерывному режиму работы газодинамического ионного ЭЦР-источника (ЭЦР ИИ). С этой целью в ИПФ РАН создаётся новая экспериментальная установка. Для получения плазмы в будущем источнике будет использоваться излучение гиротронов на частотах 28 и 37,5 ГГц. В настоящей работе дан обзор полученных результатов и состояния дел по монтажу нового источника.

Дан обзор новых интересных результатов, представленных на 10-м Международном научном семинаре по СВЧ-разрядам (X-th International Workshop on Microwave Discharges: Fundamentals and Applications) состоявшемся с 3 по 7 сентября 2018 года в г. Звенигороде Московской области.

Предложены и экспериментально исследованы численно-аналитические алгоритмы интегрирования уравнений движения заряженных частиц в электрических полях. Необходимость в разработке таких алгоритмов возникла при моделировании интенсивных пучков заряженных частиц в протяженных системах. Характерной задачей при этом является по возможности точное определение расширения пучка и его угловой расходимости на значительном расстоянии от поверхности старта (эмиттера). Применение классических численных алгоритмов не давало адекватных результатов. Поэтому возникло предложение на каждом шаге численного интегрирования использовать аналитическое решение уравнений движения, сделав упрощающие предположения об электрических полях. Упрощающие предположения в пределах шага численного интегрирования, дающие достаточную точность и, в то же время, несложное решение, состояли в следующем: в продольном направлении поле предполагается постоянным, а в поперечном – линейным по координате, что характерно для интенсивных пучков. Дано экспериментальное сравнение численно-аналитических алгоритмов с численными алгоритмами, которое показало преимущество разработанного подхода.
