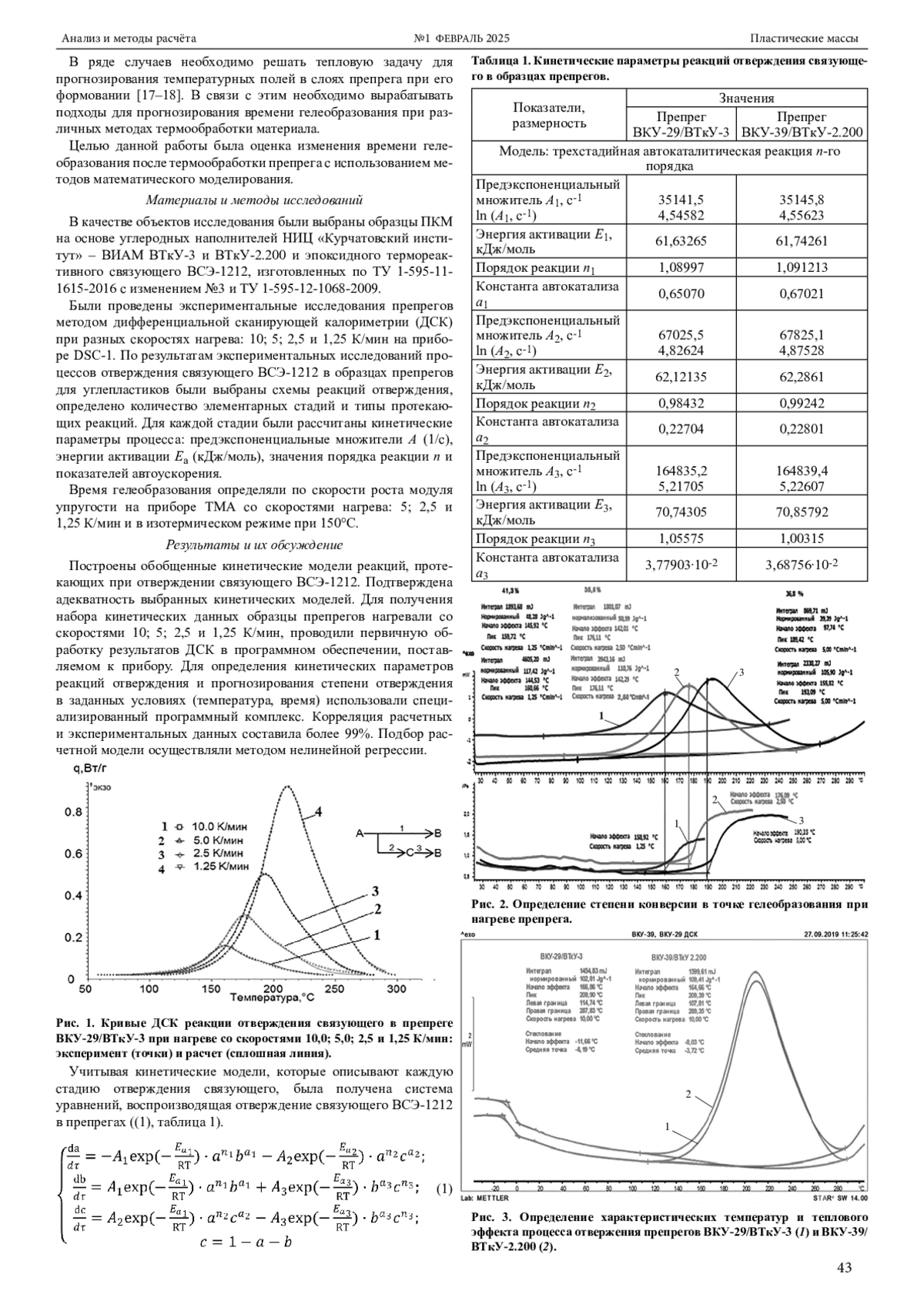

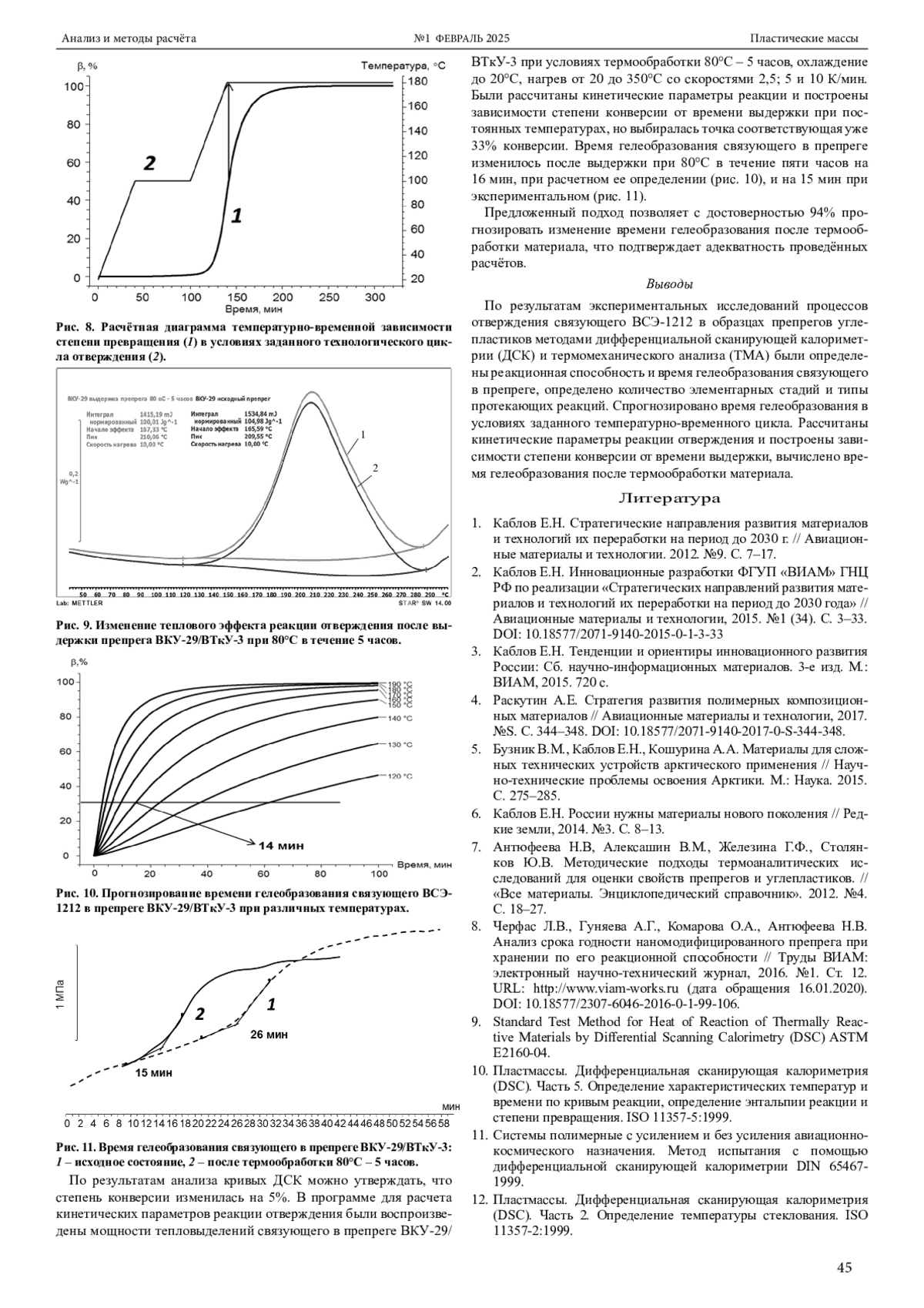

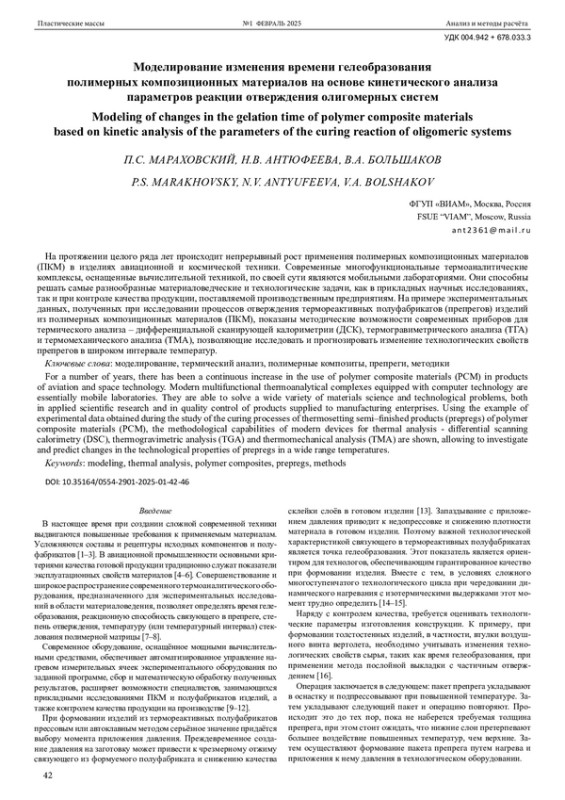

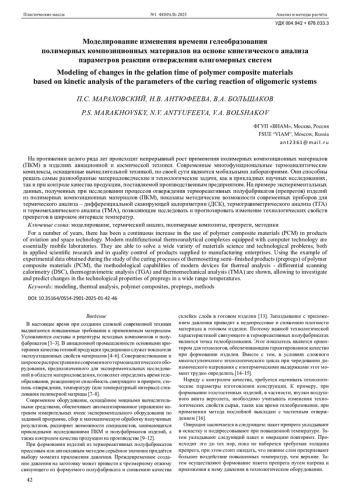

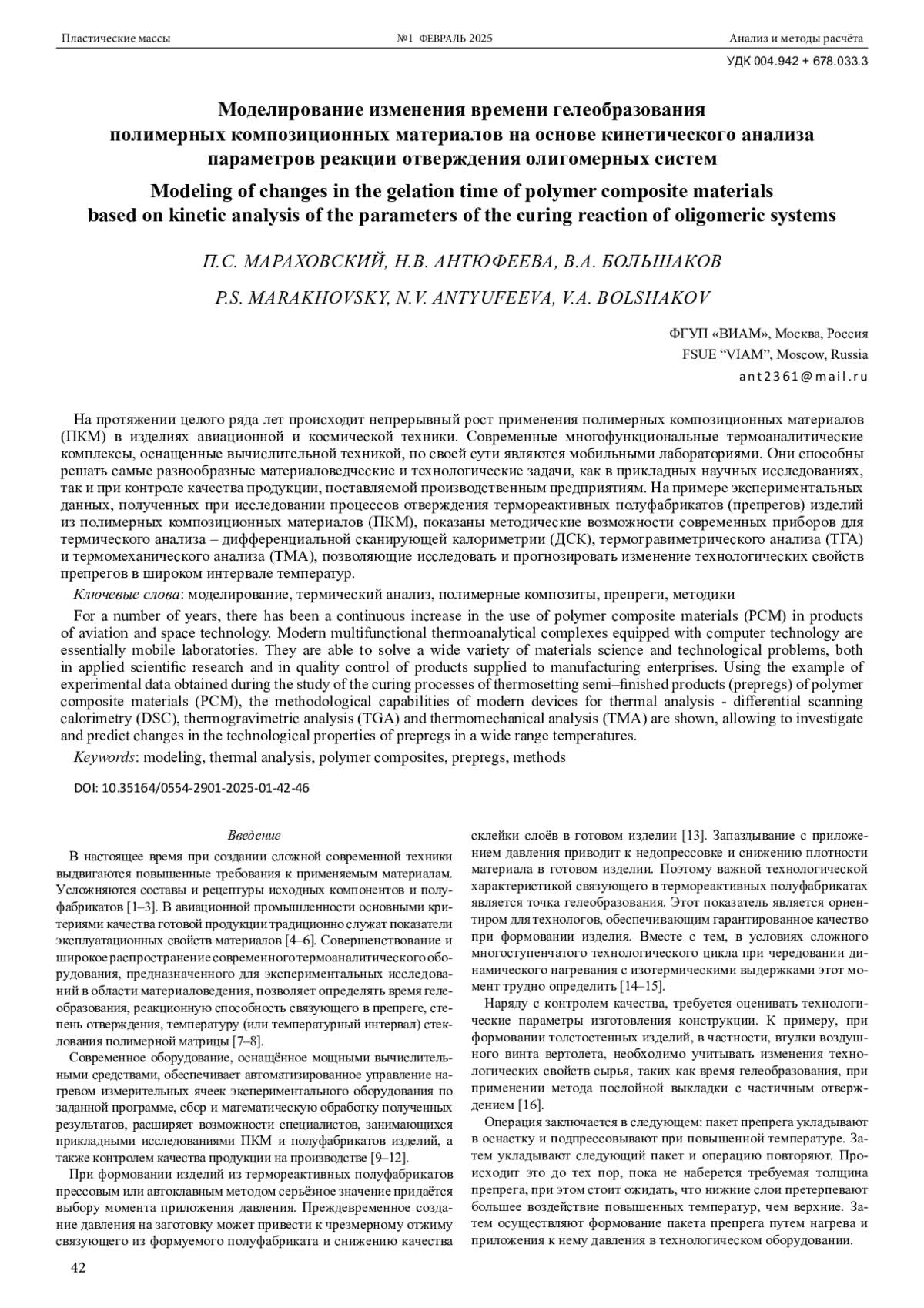

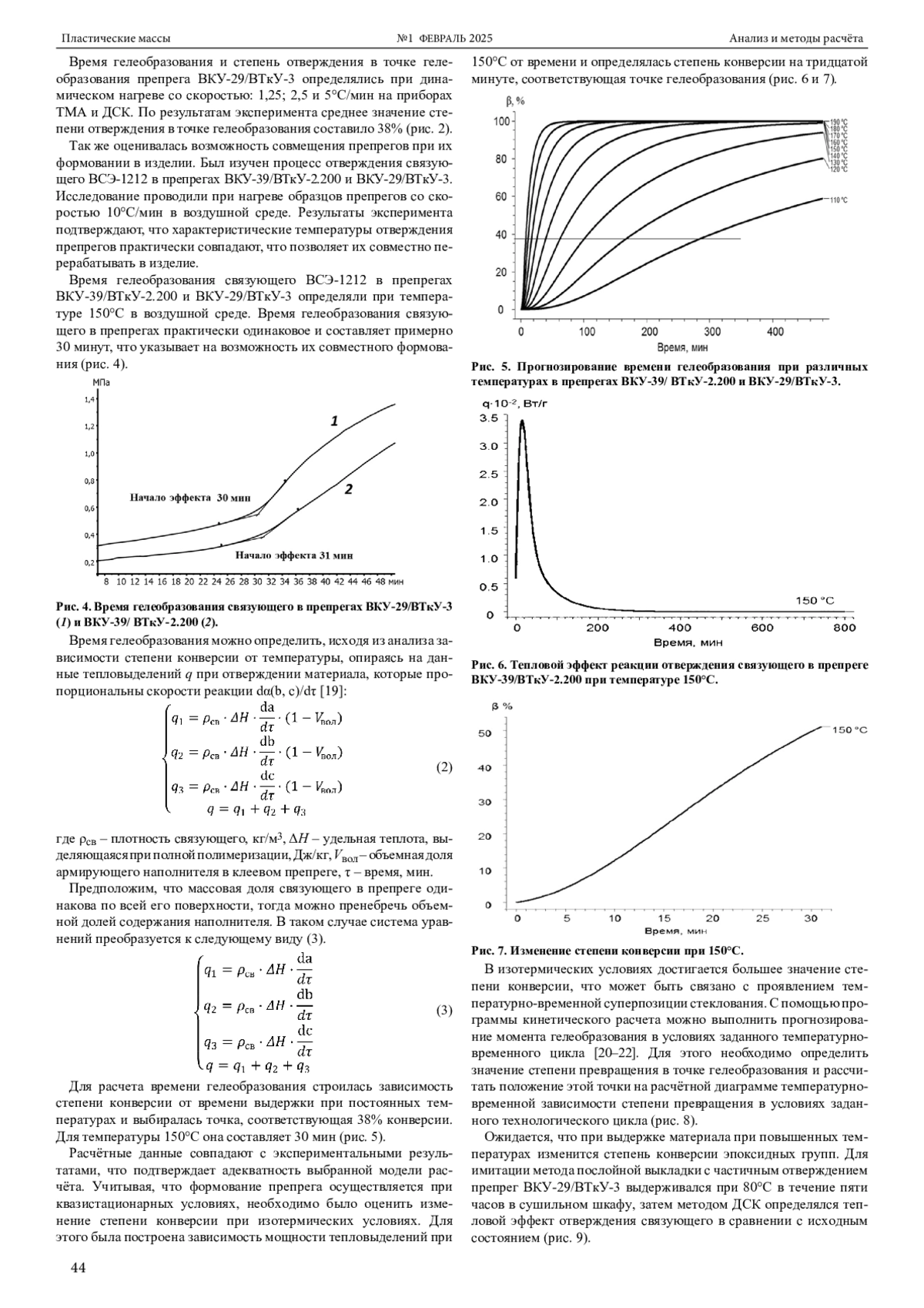

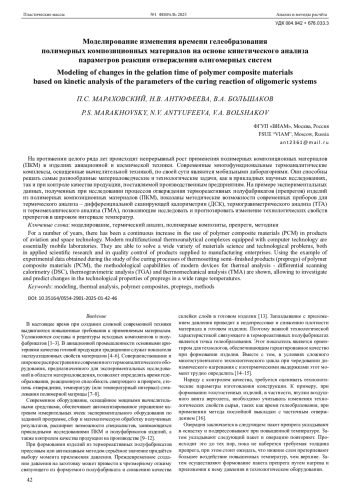

На протяжении целого ряда лет происходит непрерывный рост применения полимерных композиционных материалов (ПКМ) в изделиях авиационной и космической техники. Современные многофункциональные термоаналитические комплексы, оснащенные вычислительной техникой, по своей сути являются мобильными лабораториями. Они способны решать самые разнообразные материаловедческие и технологические задачи, как в прикладных научных исследованиях, так и при контроле качества продукции, поставляемой производственным предприятиям. На примере экспериментальных данных, полученных при исследовании процессов отверждения термореактивных полуфабрикатов (препрегов) изделий из полимерных композиционных материалов (ПКМ), показаны методические возможности современных приборов для термического анализа - дифференциальной сканирующей калориметрии (ДСК), термогравиметрического анализа (ТГА) и термомеханического анализа (ТМА), позволяющие исследовать и прогнозировать изменение технологических свойств препрегов в широком интервале температур.
Идентификаторы и классификаторы
- SCI
- Химия

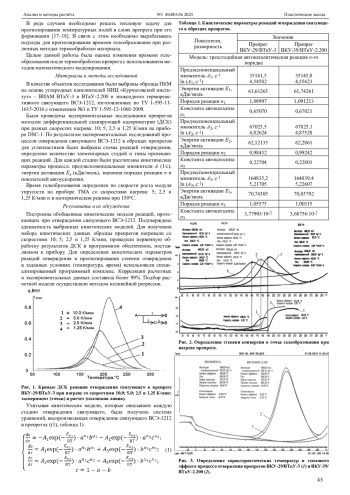

В настоящее время при создании сложной современной техники выдвигаются повышенные требования к применяемым материалам. Усложняются составы и рецептуры исходных компонентов и полуфабрикатов [1–3]. В авиационной промышленности основными критериями качества готовой продукции традиционно служат показатели эксплуатационных свойств материалов [4–6]. Совершенствование и широкое распространение современного термоаналитического оборудования, предназначенного для экспериментальных исследований в области материаловедения, позволяет определять время гелеобразования, реакционную способность связующего в препреге, степень отверждения, температуру (или температурный интервал) стеклования полимерной матрицы [7–8].

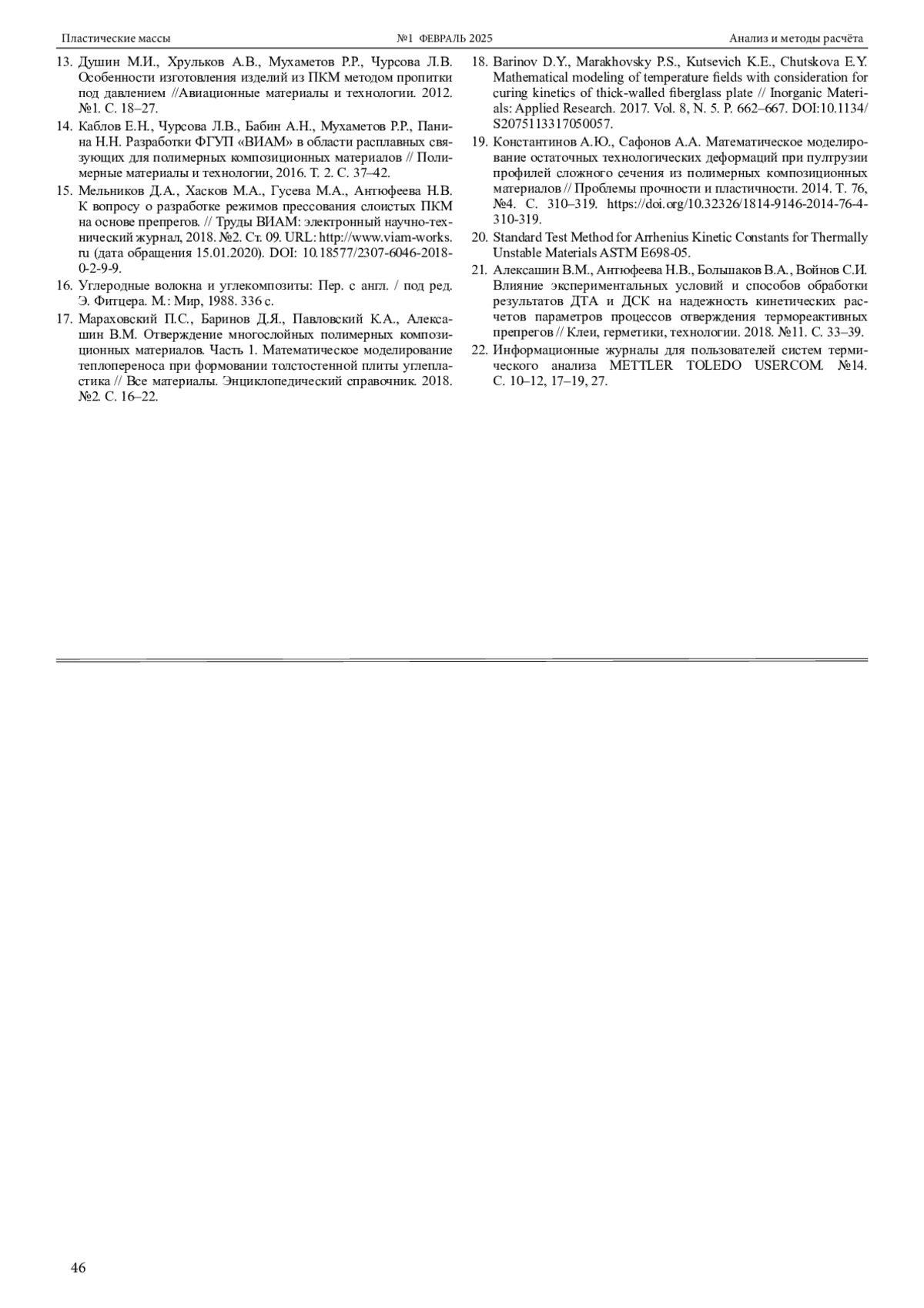

Список литературы
1. Каблов Е.Н. Стратегические направления развития материалов и технологий их переработки на период до 2030 г. // Авиационные материалы и технологии. 2012. №9. С. 7-17.
2. Каблов Е.Н. Инновационные разработки ФГУП “ВИАМ” ГНЦ РФ по реализации “Стратегических направлений развития материалов и технологий их переработки на период до 2030 года” // Авиационные материалы и технологии, 2015. №1 (34). С. 3-33. DOI: 10.18577/2071-9140-2015-0-1-3-33
3. Каблов Е.Н. Тенденции и ориентиры инновационного развития России: Сб. научно-информационных материалов. 3-е изд. М.: ВИАМ, 2015. 720 с.
4. Раскутин А.Е. Стратегия развития полимерных композиционных материалов // Авиационные материалы и технологии, 2017. №S. С. 344-348. DOI: 10.18577/2071-9140-2017-0-S-344-348
5. Бузник В.М., Каблов Е.Н., Кошурина А.А. Материалы для сложных технических устройств арктического применения // Научно-технические проблемы освоения Арктики. М.: Наука. 2015. С. 275-285.
6. Каблов Е.Н. России нужны материалы нового поколения // Редкие земли, 2014. №3. С. 8-13.

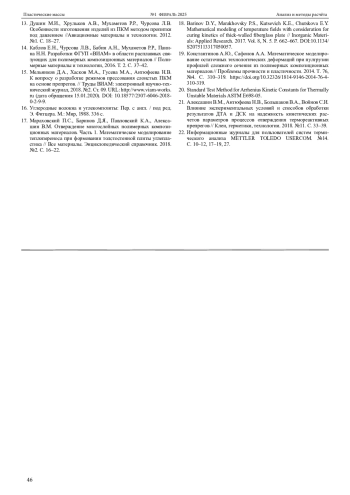

7. Антюфеева Н.В, Алексашин В.М., Железина Г.Ф., Столянков Ю.В. Методические подходы термоаналитических исследований для оценки свойств препрегов и углепластиков. // “Все материалы. Энциклопедический справочник”. 2012. №4. С. 18-27.
8. Черфас Л.В., Гуняева А.Г., Комарова О.А., Антюфеева Н.В. Анализ срока годности наномодифицированного препрега при хранении по его реакционной способности // Труды ВИАМ: электронный научно-технический журнал, 2016. №1. Ст. 12. URL: http://www.viam-works.ru (дата обращения 16.01.2020). DOI: 10.18577/2307-6046-2016-0-1-99-106
9. Standard Test Method for Heat of Reaction of Thermally Reactive Materials by Differential Scanning Calorimetry (DSC) ASTM E2160-04.
10. Пластмассы. Дифференциальная сканирующая калориметрия (DSC). Часть 5. Определение характеристических температур и времени по кривым реакции, определение энтальпии реакции и степени превращения. ISO 11357-5:1999.
11. Системы полимерные с усилением и без усиления авиационнокосмического назначения. Метод испытания с помощью дифференциальной сканирующей калориметрии DIN 654671999.
12. Пластмассы. Дифференциальная сканирующая калориметрия (DSC). Часть 2. Определение температуры стеклования. ISO 11357-2:1999.
13. Душин М.И., Хрульков А.В., Мухаметов Р.Р., Чурсова Л.В. Особенности изготовления изделий из ПКМ методом пропитки под давлением //Авиационные материалы и технологии. 2012. №1. С. 18-27.
14. Каблов Е.Н., Чурсова Л.В., Бабин А.Н., Мухаметов Р.Р., Панина Н.Н. Разработки ФГУП “ВИАМ” в области расплавных связующих для полимерных композиционных материалов // Полимерные материалы и технологии, 2016. Т. 2. С. 37-42.
15. Мельников Д.А., Хасков М.А., Гусева М.А., Антюфеева Н.В. К вопросу о разработке режимов прессования слоистых ПКМ на основе препрегов. // Труды ВИАМ: электронный научно-технический журнал, 2018. №2. Ст. 09. URL: http://www.viam-works.ru (дата обращения 15.01.2020). DOI: 10.18577/2307-6046-20180-2-9-9
16. Углеродные волокна и углекомпозиты: Пер. с англ. / под ред. Э. Фитцера. М.: Мир, 1988. 336 с.
17. Мараховский П.С., Баринов Д.Я., Павловский К.А., Алексашин В.М. Отверждение многослойных полимерных композиционных материалов. Часть 1. Математическое моделирование теплопереноса при формовании толстостенной плиты углепластика // Все материалы. Энциклопедический справочник. 2018. №2. С. 16-22.
18. Barinov D.Y., Marakhovsky P.S., Kutsevich K.E., Chutskova E.Y. Mathematical modeling of temperature fields with consideration for curing kinetics of thick-walled fiberglass plate // Inorganic Materials: Applied Research. 2017. Vol. 8, N. 5. P. 662-667. DOI: 10.1134/S2075113317050057
19. Константинов А.Ю., Сафонов А.А. Математическое моделирование остаточных технологических деформаций при пултрузии профилей сложного сечения из полимерных композиционных материалов // Проблемы прочности и пластичности. 2014. Т. 76, №4. С. 310-319. DOI: 10.32326/1814-9146-2014-76-4310-319
20. Standard Test Method for Arrhenius Kinetic Constants for Thermally Unstable Materials ASTM E698-05.
21. Алексашин В.М., Антюфеева Н.В., Большаков В.А., Войнов С.И. Влияние экспериментальных условий и способов обработки результатов ДТА и ДСК на надежность кинетических расчетов параметров процессов отверждения термореактивных препрегов // Клеи, герметики, технологии. 2018. №11. С. 33-39.
22. Информационные журналы для пользователей систем термического анализа METTLER TOLEDO USERCOM. №14. С. 10-12, 17-19, 27.
Выпуск
Другие статьи выпуска
Переработка накапливающихся отходов ПЭТ (ПЭТ-О) считается экономически эффективной разработкой, становится важной глобальной проблемой и соответствует принципам устойчивого развития. Определены физико-химические свойс тва вторичного полиэтилентерефталата, оценены структура, фазовый состав полимера. Результаты этих исследований позволили заключить, что ПЭТ в процессе переработки, эксплуатации в виде баклажек и хранения существенно не теряет в свойствах. Исключением является значение молекулярной массы, которая снижается до 19900, по-видимому, вследствие гидролитической деструкции. Анализ литературных данных выявил условия проведения гликолиза отходов полиэтилентерефталата. При определенных условиях проведен гликолиз ПЭТ-О, составлен материальный баланс процесса, по результатам которого рассчитаны степень конверсии ПЭТ-О и выход основного продукта гликолиза (88%). Продукт гликолиза фракционирован, определены физико-химические свойства каждой фракции. Показано, что основными про-дуктами гликолиза являются бис(гидроксиэтил)терефталат и его димер. Данное предположение подтверждено ИК- и ПМР-спектроскопическими исследованиями, ДСК анализом и встречным синтезом.
Изучено влияние металлизированных углеродных многослойных нанотрубок (МУНТ) на тепло- и электрофизические свойства и структуру эластомера. Для получения металлизированных МУНТ использовали технологию синтеза с применением сверхвысокой частоты (СВЧ). Получение композита производилось по технологии смешения - перемешивания компаунда и МУНТ с применением верхнеприводной мешалки. Исследованы электро- и теплофизические свойства композитов, полученных на основе трех разных типов эластомеров - Силагерм 8020; 8030 и 8040.
При этом отмечается, что композит на основе Силагерма 8040 имеет лучшие характеристики, однако наблюдается существенная потеря эластичности, что во многих технологических приложениях неприемлемо.
Отмечается, что коэффициент упаковки F для Силагерма 8040 и Силагерма 8030 имеет близкое значение, однако критический показатель электропроводности имеет значение 2,5 при 2,3 для Силагерма 8030. При более низких значениях тепло- и электропроводности Силагерм 8020 сохраняет высокий уровень гибкости.
Результатом работы явилось создание функционального композита, обладающего эффектом саморегулирования температуры при воздействии на него электрического напряжения. К сферам применения функционального композита, обладающего эффектом саморегулирования температуры, относятся технологии электронагрева, где требуются эластичные материалы, устойчивые к коррозии и внешним температурным и механическим воздействиям.
Осуществлен синтез олигоэфирэпоксиметакрилатов путем этерификации трехлучевого триэпоксида с метакриловой кислотой. Изучено влияние условий проведения этерификации на состав и выход продуктов реакции. Показано, что, варьируя условия проведения реакции, процесс можно направить в сторону преимущественного получения моно-, ди- и триметакриловых олигоэфиров. Синтезированные олигоэфирэпоксиметакрилаты использованы в качестве модификатора эпоксидиановой смолы. На основе эпоксидиановой смолы ЭД-20 и синтезированных олигоэфирэпоксиметакрилатов получены самозатухающие композиции. Материалы, полученные путем отверждения этих композиций аминными и ангидридными отвердителями, характеризуются повышенными физико-механическими, адгезионными и теплофизическими свойствами.
Синтезированы полиимиды на основе 4,4′-диаминотриарилметанов и пиромеллитового диангидрида. Изучены их растворимость, термические и механические свойства. Показано, что растворимость полиимидов связана со свободным внутренним вращением триарилметанового фрагмента вокруг центрального атома углерода метановой группы и с эффектом объемного бокового фенильного заместителя в исходном диамине. Установлено, что термические и механические свойства полиимидов зависят от строения исходного диамина.
В настоящем обзоре представлена актуальная информация, касающаяся развития синтеза и применения полифениленсульфидов (ПФС). Рассмотрено влияние на молекулярно-массовые характеристики ПФС условий протекания синтеза, таких как остаточное содержание воды в реакционной массе, природа растворителя, время синтеза и температура. В последние 10–15 лет активно развивается направление прямой функционализации ароматических соединений атомами серы в присутствии окислителей и под действием УФ-излучения. Установлено, что таким образом удается получить линейные полифениленсульфиды с молекулярной массой до 10000 в более мягких условиях. В обзоре также рассмотрены области применения ПФС в различных отраслях промышленности, таких как автомобилестроение, авиакосмическая техника, электротехника; в аддитивных технологиях, в сфере производства мембран для разделения газов и нефтеводяных эмульсий. Отдельное актуальное направление – использование полифениленсульфида в качестве подложек фотокатализаторов в реакциях окисления органических соединений.
В работе представлены результаты синтеза простых ароматических сополиэфиркетона и сополиэфирсульфона с использованием мономеров 1,1-дихлор-2,2-ди-4[4’{1’1’-дихлор-2’-(4’’-оксифенил)этиленил}-феноксифенил]этилена и 1,1-дихлор-2,2-ди-4[4’{1’1’-дихлор-2’-(4’’- окси-3’’,5’’дибромфенил)этиленил}2’,6’-дибромфеноксифенил]этилена. Сополиэфиры получены высокотемпературной поликонденсацией по механизму нуклеофильного замещения в N, N-диметилацетамиде. Изучены строение, структура и основные свойства синтезированных сополиэфиров. Состав и строение полимерных материалов подтверждено ИК-спектроскопией, рентгеноструктурным анализом, дифференциальной сканирующей калориметрией. Показано, что сополиариленэфиркетон и сополиариленэфирсульфон аморфны, хорошо растворимы в алифатических и амидных растворителях, обладают хорошей влагостойкостью, хорошими термо- и огнестойкостью. Высокие механические характеристики позволяют рекомендовать данные полиариленэфиркетон и сополиариленэфирсульфон в качестве термостойких конструкционных полимерных материалов.
В работе проведено исследование влияния молекулярной массы (ММ) на технологические и эксплуатационные свойства полисульфона марки ПСФ-190, полученного в растворе диметилацетамида при отсутствии стадии блокировки концевых гидроксильных групп на опытно-промышленном производстве АО «Институт пластмасс». Проведена оценка зависимости показателя текучести расплава (ПТР) и характеристической вязкости от молекулярной массы полимера. Получены и проанализированы кривые течения и кривые термостабильности полисульфона ПСФ-190 с различной молекулярной массой. Определены максимальные температуры переработки полисульфона с различной молекулярной массой в изделия. Проведена оценка уровня деформационно-прочностных и теплофизических характеристик ПСФ-190. Даны рекомендации по методам переработки полисульфона в зависимости от его молекулярной массы.
В работе приводится экспериментальное обоснование связи структурных изменений полимерных материалов с упругим и пластическим характером их деформирования. Показано, что упругая деформация полимерных материалов обусловлена конформационными изменениями макромолекул, включая ориентацию сегментов и их деформацию. Пластическая деформация обусловлена поступательным смещением макромолекул друг относительно друга. Показана перспектива использования метода диэлектрической спектроскопии для диагностики изменений конформационной структуры макромолекул.
В настоящей работе представлены результаты исследования влияния обработки наносекундными электромагнитными импульсами (НЭМИ) на некоторые термодинамические характеристики полимеров, применяемых в производстве армированных стеклопластиков. Обнаружено, что обработка НЭМИ эпоксидной смолы YD-128, винилэфирной смолы Polysystem VE-3701 LVP, полиэфирной смолы Polysystem YMI-100 оказывает модифицирующее действие. При этом отмечается увеличение скорости пропитки, характерное для эпоксидной смолы, обработанной НЭМИ в течение периода от 0 до 15 минут. Что же касается полиэфирной и винилэфирной смол, то их обработка НЭМИ не приводит к ускорению процесса пропитки.
Издательство
- Издательство
- ИЗДАТЕЛЬСКИЙ ДОМ ПЛАСТМАССЫ
- Регион
- Россия, Москва
- Почтовый адрес
- 119530, г Москва, Очаково-Матвеевское р-н, Очаковское шоссе, д 16 стр 9, помещ 418
- Юр. адрес
- 119530, г Москва, Очаково-Матвеевское р-н, Очаковское шоссе, д 16 стр 9, помещ 418
- ФИО
- Буренко Михаил Сергеевич (ГЕНЕРАЛЬНЫЙ ДИРЕКТОР)
- Контактный телефон
- +7 (___) _______
