Рассмотрены основные методы и материалы для нанесения керамических слоев теплозащитных покрытий. Представлены основные способы изготовления материалов для различных методов нанесения керамических слоев теплозащитных покрытий (электронно-лучевой, магнетронное распыление и атмосферно-плазменное напыление). Показаны способы увеличения сферичности и прочности частиц порошковых материалов, что повышает стабильность и воспроизводимость процесса плазменного напыления.
Идентификаторы и классификаторы
- Префикс DOI
- 10.18577/2307-6046-2025-0-2-75-88

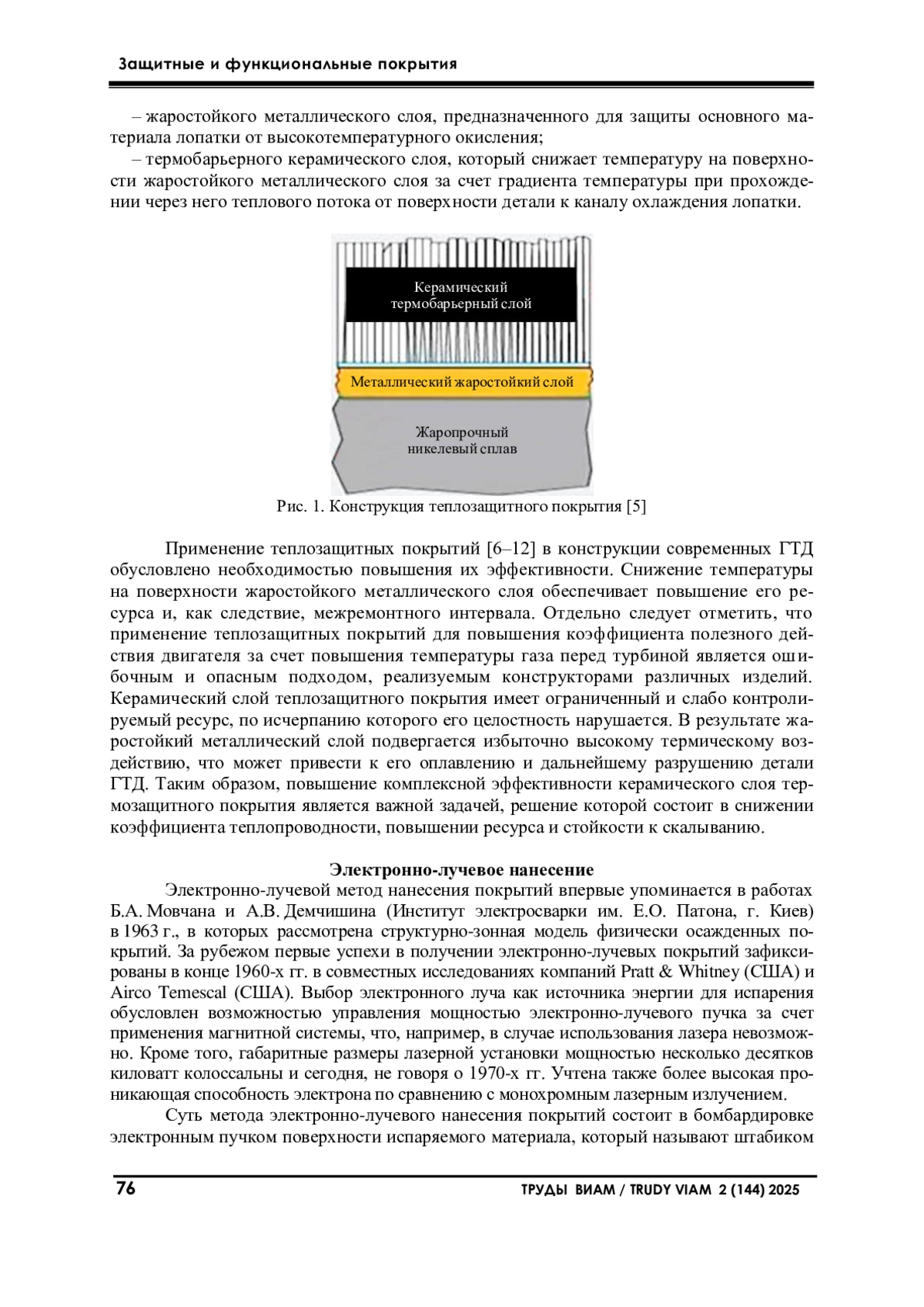

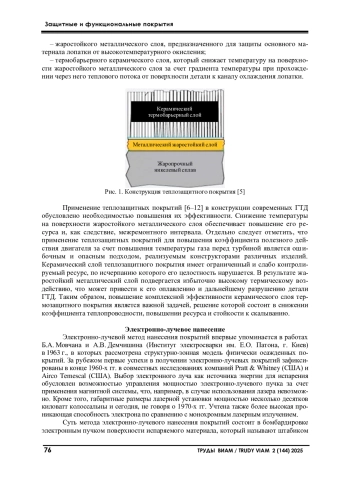

Одним из наиболее эффективных способов повышения ресурса деталей горячего тракта газотурбинных двигателей (ГТД) является применение теплозащитных покрытий на охлаждаемых рабочих и сопловых лопатках турбин [1–4]. Такие покрытия состоят не менее чем из двух слоев (рис. 1):
Список литературы
1. Каблов Е.Н., Антипов В.В. Роль материалов нового поколения в обеспечении технологического суверенитета Российской Федерации // Вестник Российской академии наук. 2023. Т. 93. № 10. С. 907-916. EDN: XLHBRS
2. Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» //Авиационные материалы и технологии. 2015. № 1 (34). С. 3-33. DOI: 10.18577/2071-9140-2015-0-1-3-33 EDN: TJEMOB
3. Денисова В.С., Малинина Г.А., Власова О.В., Виноградова А.Ю. Исследование свойств тетраборида кремния на свойства жаростойких покрытий для защиты жаропрочных никелевых сплавов // Авиационные материалы и технологии. 2019. № 2 (55). С. 68-73. DOI: 10.18577/2071-9140-2019-0-2-68-73 EDN: JHNCGJ
4. Доронин О.Н., Горлов Д.С., Азаровский Е.Н., Кочетков А.С. Исследование структуры и свойств жаростойкого покрытия при высокотемпературной деформации образцов из интерметаллидного титанового сплава // Авиационные материалы и технологии. 2021. № 1 (62). Ст. 06. URL: http://www.journal.viam.ru (дата обращения: 30.08.2024). DOI: 10.18577/2713-0193-2021-0-1-61-70 EDN: INUMWI
5. Каблов Е.Н., Мубояджян С.А. Жаростойкие и теплозащитные покрытия для лопаток турбины высокого давления перспективных ГТД // Металлы. 2012. № 1. С. 5-13. EDN: OOVAPZ
6. Лощинин Ю.В., Будиновский С.А., Размахов М.Г. Теплопроводность теплозащитных легированных оксидов РЗМ покрытий ZrO2-Y2O3, полученных магнетронным нанесением // Авиационные материалы и технологии. 2018. № 3 (52). С. 42-49. DOI: 10.18577/2071-9140-2018-0-3-42-49 EDN: XVANPN
7. Доронин О.Н., Артеменко Н.И., Стехов П.А., Воронов В.А. Нанесение керамических слоев теплозащитных покрытий на основе систем Gd2O3-ZrO2-HfO2 и Sm2O3-Y2O3-HfO2 // Авиационные материалы и технологии. 2022. № 3 (68). Ст. 10. URL: http://www.journal.viam.ru (дата обращения: 30.08.2024). DOI: 10.18577/2713-0193-2022-0-3-108-119 EDN: WEQWHE
8. Лю Цюй, Хуан С., Хэ А. Композитные керамические теплозащитные покрытия из стабилизированного иттрием циркония для авиационных двигателей // Журнал материаловедения и технологий. 2019. Т. 35. № 12. С. 2814-2823. DOI: 10.1016/j.jmst.2019.08.003 EDN: EEJJWZ
9. Чжан Б., Чэнь К., Баддур Н., Патнаик П. Оценка отказов и срока службы теплозащитных покрытий EB-PVD с использованием параметров модели, зависящих от температуры и процесса // Corrosion Science. 2019. Т. 156. С. 1-9. DOI: 10.1016/j.corsci.2019.04.020
10. Ma X., Rivellini K., Ruggiero P., Wildridge G. На пути к прочному термобарьерному покрытию с композитными фазами и низкой теплопроводностью // Журнал технологий термического напыления. 2020. Том 29. С. 423-432. DOI: 10.1007/s11666-020-00979-x EDN: MCBDTF
11. Ши Л., Сунь Ц., Лу Й. Совместное влияние пленочного охлаждения и теплозащитных покрытий на охлаждающие характеристики пленочного и внутреннего охлаждаемого лопасти // Покрытия. 2020. Т. 10. № 9. С. 861. DOI: 10.3390/coatings10090861 EDN: EFUXHS
12. Герман Х. Порошки для технологии термического напыления // Журнал KONA Powder and Particle. 1991. Т. 9. С. 187-199. DOI: 10.14356/kona.1991024
13. Конденсация испаряемого материала в вакууме (дуговой, магнетронный, электронно-лучевой методы). URL: http://www.helpiks.org (дата обращения: 23.09.2024).
14. Амайя К., Приас-Бараган Дж. Дж., Аперадор В. Теплопроводность тонких пленок стабилизированного иттрием диоксида циркония с зигзагообразной микроструктурой // Журнал прикладной физики. 2017. Том. 121. С. 245110.
15. Решения для покрытий Saint-Gobain. URL: http://www.coatingsolutions.saint-gobain.com (дата обращения: 23.09.2024).
16. Шевалье Ж., Чок К. Моделирование испарения при электронно-лучевом физическом осаждении из паровой фазы теплозащитных покрытий // Emergent Materials. 2021. Т. 4. № 6. С. 1499-1513. DOI: 10.1007/s42247-021-00284-5 EDN: IIVKPP
17. Будиновский С.А., Доронин О.Н., Косьмин А.А., Бенклян А.С. Исследование состояния мишени системы Zr-Y-РЗМ на скорости ее распыления при нанесении керамического слоя ТЗП с помощью установки УОКС-3 // Авиационные материалы и технологии. 2021. № 2 (63). Ст. 09. URL: http://www.journal.viam.ru (дата обращения: 30.08.2024). DOI: 10.18577/2713-0193-2021-0-2-85-92 EDN: LZCANQ
18. Мехта А., Васудев Х., Сингх С. и др. Обработка и достижения в разработке теплозащитных покрытий: обзор // Покрытия. 2022. Т. 12. № 9. С. 1318. DOI: 10.3390/coatings12091318 EDN: XPEWEN
19. Gaedike B., Guth S., Kern F. и др. Нанесение PVD-покрытий 3YSZ-TiC методом мощного импульсного магнетронного распыления (HiPIMS) // Прикладные науки. 2021. Т. 11. № 6. С. 2753. DOI: 10.3390/app11062753 EDN: QXRZFO
20. Казиев А., Колодко В., Лисенков В., Тумаркин А. Металлизация керамики Al2O3 медью методом осаждения покрытий из магнетронов с охлаждаемой и горячей мишенью // Покрытия. 2023. Т. 13. № 2. С. 238. DOI: 10.3390/coatings13020238
21. Хейдари П. Обзор методов изготовления функционально-градиентных теплозащитных покрытий (FG-TBC) в газовых турбинах // Американский журнал по машиностроению и материаловедению. 2022. Т. 6. № 2. С. 18-26. DOI: 10.11648/j.ajmme.20220602.12
22. Ли Р. Исследование стойкости к высокотемпературному окислению и коррозии расплавленными солями теплозащитных покрытий YSZ, CeYSZ и YSZ/CeYSZ методом атмосферного плазменного напыления // Покрытия. 2024. Т. 14. № 1. С. 102. DOI: 10.3390/coatings14010102
23. Артеменко Н.И. Исследование режимов работы серийного плазмотрона Metco F4 с использованием плазмообразующих газов аргона и азота // Труды ВИАМ. 2018. № 5 (65). Ст. 09. URL: http://www.viam-works.ru (дата обращения: 25.09.2024). DOI: 10.18577/2307-6046-2018-0-5-76-89 EDN: XOGMWD
24. Артеменко Н.И., Татарников С.В., Доронин О.Н. Исследование параметров нанесения керамического слоя теплозащитного покрытия ZrO2-7%Y2O3 методом плазменного напыления на производительность технологического процесса // Труды ВИАМ. 2023. № 4 (122). Ст. 07. URL: http://www.viam-works.ru (дата обращения: 30.08.2024). DOI: 10.18577/2307-6046-2023-0-4-69-80 EDN: MQLTZN
25. Дружнова Я.С. Разработка методов газотермического напыления упрочняющих покрытий на основе карбидов вольфрама и хрома (обзор) // Труды ВИАМ. 2022. № 10 (116). Ст. 09. URL: http://www.viam-works.ru (дата обращения: 30.09.2024). DOI: 10.18577/2307-6046-2022-0-10-100-115 EDN: NCIBBN
26. Стунда-Зуева А., Ирбе З., Берзина-Чимдина Л. Управление морфологией керамических и композитных порошков, полученных методом распылительной сушки - Обзор // Ceramics International. 2017. Т. 43. С. 11543-11551.
